SPECIFICHE TECNICHE:

CNC CELOS CON SIEMENS 840D CON SCHERMO MULTI TOUCH

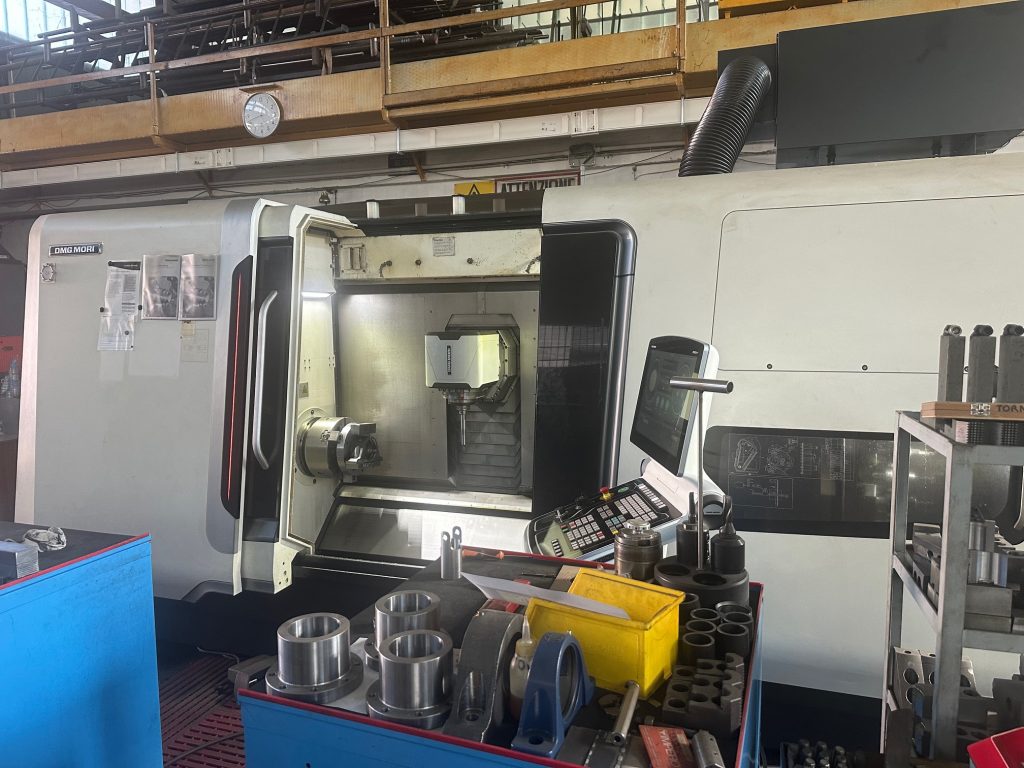

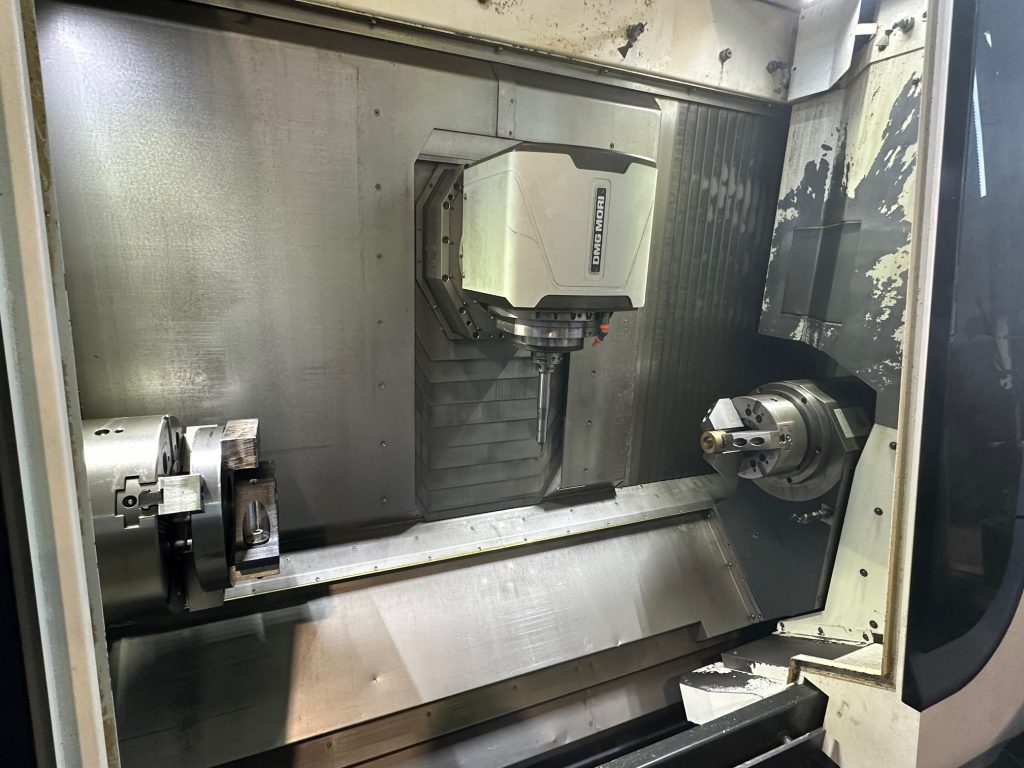

ZONA DI LAVORO:

Ø di rotazione: mm 500

Max diametro tornibile: mm 500

Max lunghezza tornibile: mm 1.200

Distanza mandrino con macchina con contromandrino: mm 1.470

MANDRINO PRINCIPALE:

Flangia attacco mandrino: mm 170 h5

Ø foro mandrino: mm 87

Ø interno tubo di trazione: mm 67

Ø nel cuscinetto anteriore: mm 130

Potenza, S1-100% ED / S3-40% ED: kW 33/40

Campo numero giri: giri/min 4.000

Coppia S1-100% ED / S3-40% ED: Nm 580/700

CONTROMANDRINO

Potenza, S1-100% ED / S3-40% ED: kW 25/32

Campo numero giri: giri/min 5.000

Coppia S1-100% ED / S3-40% ED: Nm 280/360

SLITTA:

Corsa slitta X: mm 490 (-10/+480)

Corsa slitta Y: mm ± 125

Corsa slitta Z: mm 1.200

Velocità di rapido X, Y, Z: m/min 40/40/50

Forza di avanzamento S6-40% X/Y/Z: kN 9/6/9

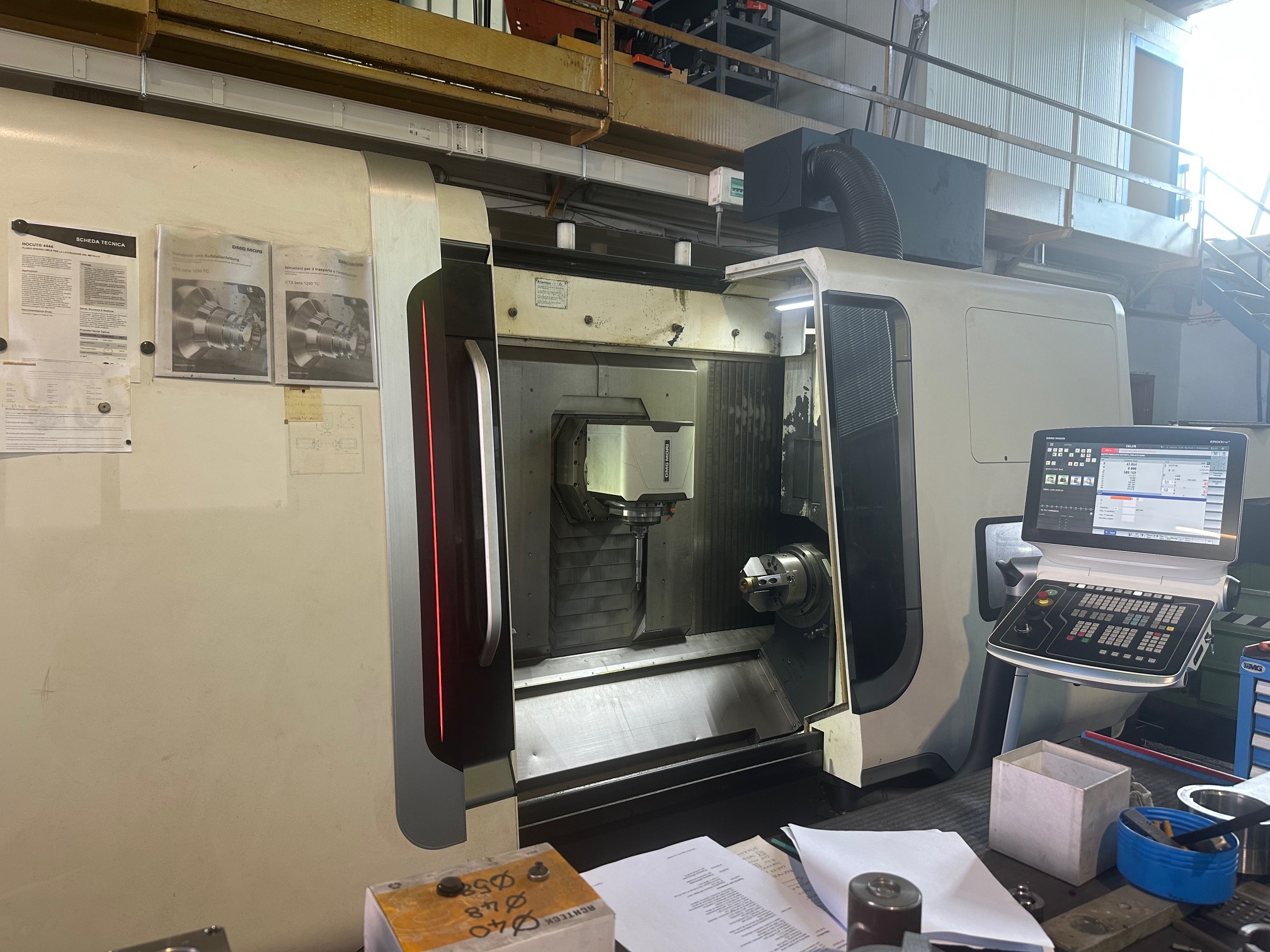

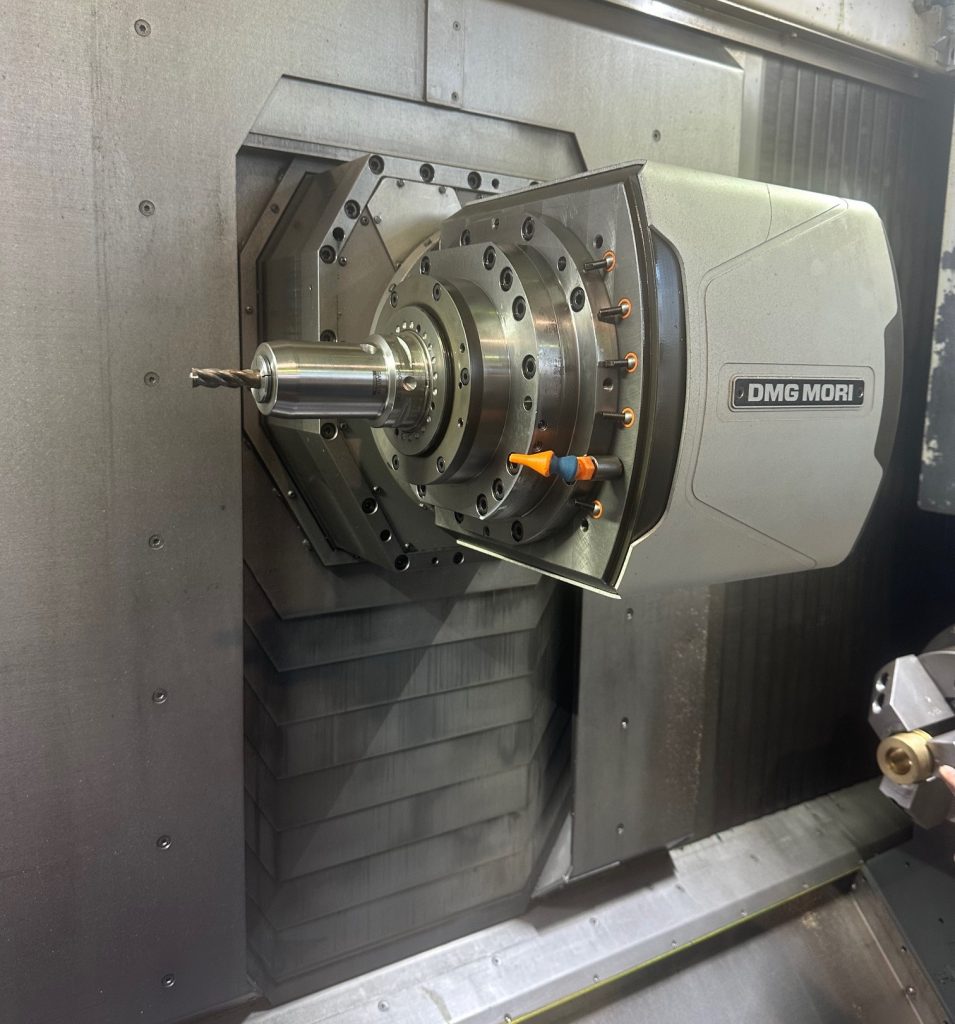

MANDRINO DI FRESATURA – TORNITURA:

Alloggiamento utensile: Capto C6

Max numero giri mandrino: giri/min 12.000

Potenza, S1-100% ED / S3-40% ED – 2 min: kW 19/22,5

Coppia S1-100% ED / S3 – 40% ED – 2 min: Nm 85/120

Asse mandrino passo parziale: Gradi 0,001

Coppia di arresto: Nm 850

ASSE B CNC

Corsa brandeggiabile B1: ± 120 °

Velocità brandeggiabile: °/min 25.200

Coppia asse B, S6-40% ED: Nm 614

Serraggio idraulico: Nm 2.800

CONFIGURAZIONE MACCHINA

Controllo

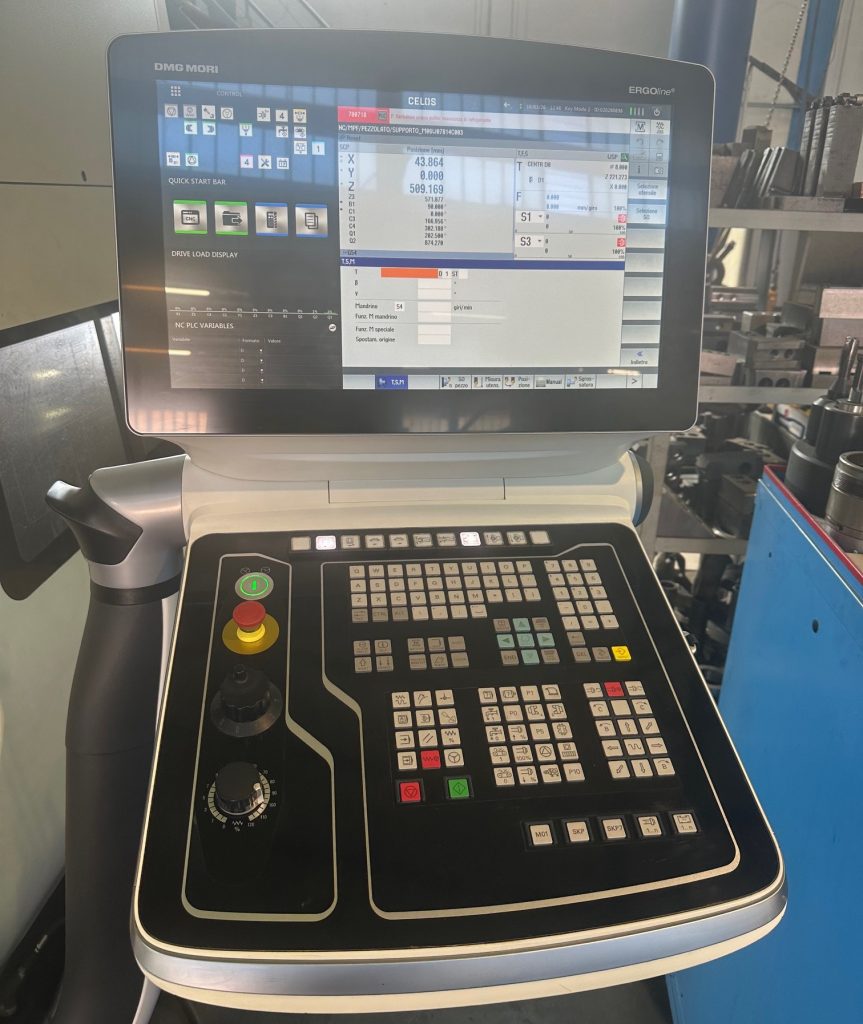

CELOS con Siemens 840D sl Operate ERGOline 21,5’’ con schermo Multi-Touch

Mandrino

Mandrino principale come elettromandrino integrato ISM 102

• Azionamento 33/40 kW (100/40 % ED)
• Coppia 580/700 Nm (100/40 % D.C.)
• Campo n. giri 0 – 4.000 rpm
• Dispositivo di serraggio semicavo (idraulico)
• Ø interno tubo di trazione 104 x 800 mm profondità
• Asse C e freno mandrino (idraulico)

Contromandrino come elettromandrino integrato ISM 76 sincrono

• Azionamento 25/32 kW (100/40 % ED)
• Coppia 280/360 Nm (100/40 % D.C.)
• Campo n. giri 0 – 5.000 rpm
• Dispositivo di serraggio semicavo (idraulico) Ø interno tubo di trazione 67
• Asse C e freno mandrino (idraulico)

• Slitta inferiore (Z3), servoazionamento con azionamento a ricircolo di sfera, sistema di misura diretto
• Refrigerante attraverso il mandrino
• Dispositivo di pulizia mandrino

Opzioni per mandrino

Dispositivo idraulico serraggio cavo Ø 104 mm, forza di trazione 105,5 kN per P max 45 bar, n max = 3.600 giri/min.

Pressione differenziata per mandrino principale.

Pressione differenziata per contromandrino.

Autocentrante per mandrino principale

Autocentrante cavo a tre griffe con foro, BBD 315/122, prod. SMW – Autoblok.

Autocentrante per contromandrino

Autocentrante 3 griffe BBD 210 – 66, prod SMW Autoblok.

Mandrino di fresatura

Mandrino di fresatura e magazzino utensile con alloggiamento Capto C6.

Contropunta

Funzione contropunta per contromandrino incl. pedale.

Comando meccatronico della potenza selezionabile nel programma.
Forza di spinta:

• kN 2,5 – 6

Magazzino utensili

Magazzino utensile a catena 48 posti, alloggiamento utensile Capto C6.

Refrigerazione/Eliminazione trucioli

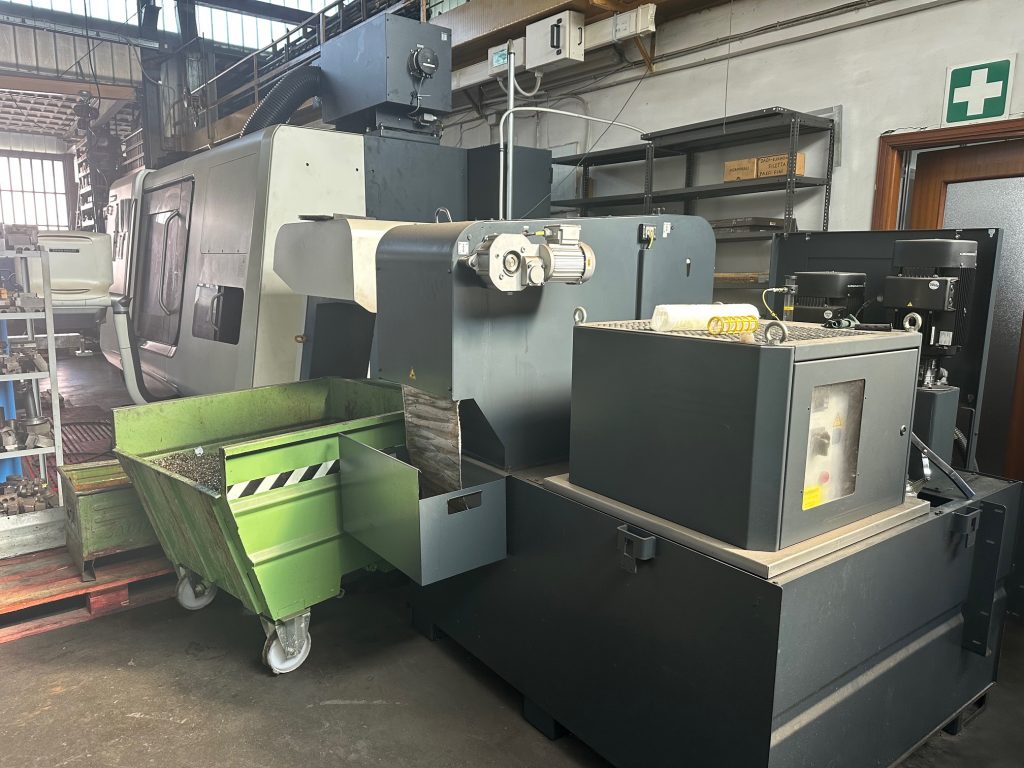

Trasportatore trucioli con nastro incernierato, inclusa vasca refrigerante.

Impianto refrigerante ad alta pressione con adduzione tramite il mandrino di fresatura costituito da:

• Serbatoio refrigerante 980 L con impianto filtro a nastro
• 8 bar/20 L/min

Dispositivo di pulizia mandrino sul mandrino principale e sul contromandrino.

Aspiratore fumi meccanico 1100 m³ /h, classe di filtraggio H13.

Opzioni per controllo CELOS con Siemens

Ciclo con tecnologia per l’utilizzo di velocità di rotazione mandrino alternata per riduzione delle vibrazioni.

Macchina completa di:

• Circa 50 coni Capto C6 con relativi utensili
• 2 armadi con inserti ed attrezzature varie
• Manuali d’istruzione e dichiarazione CE

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
