SPECIFICHE TECNICHE:

CNC Fanuc 0i – TF

CAPACITÀ

Diametro rotante sul banco: mm 900

Diametro rotante sul carro: mm 700

Distanza tra le punte: mm 1.400

Diametro massimo tornibile: mm 381

Diametro standard tornibile: mm 294,5

Passaggio barra: mm 75

CORSE

Corsa asse X: mm 190 + 69,5

Corsa asse Z: mm 1.300

Corsa asse Y: mm ± 55

MANDRINO

Velocità massima mandrino: giri/min 3.500

Naso mandrino: ASA 8

Foro mandrino: mm 86

Diametro interno cuscinetto anteriore: mm 130

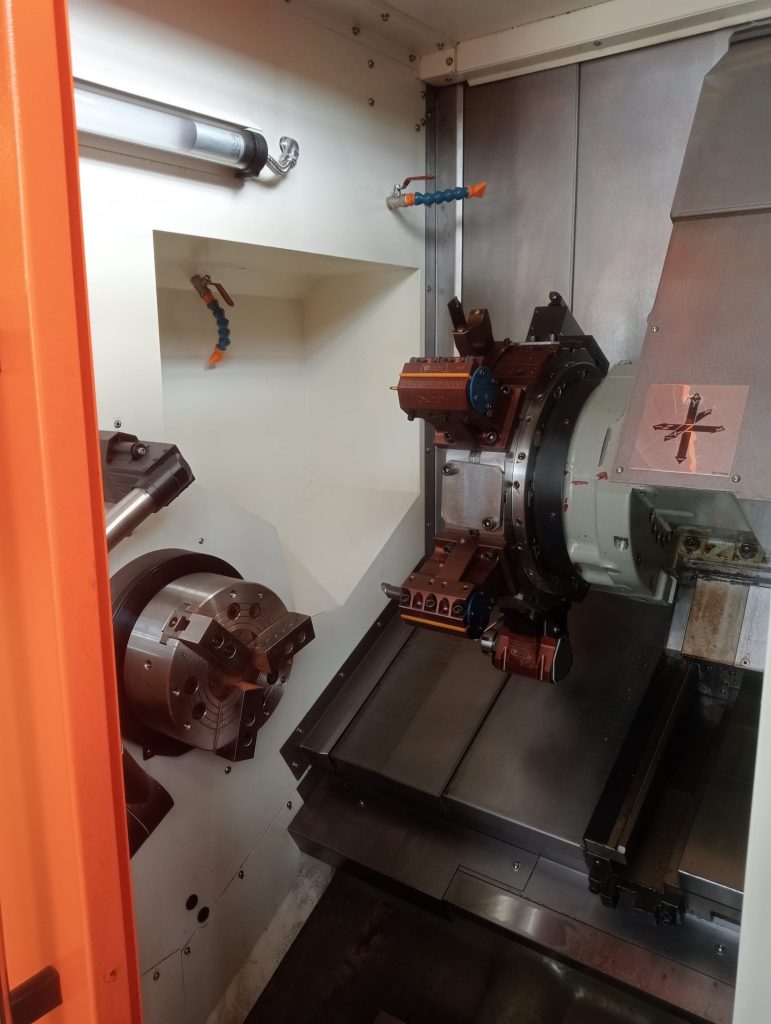

TORRETTA

Numero utensili: N° 12

Numero utensili motorizzati: N° 12 (DIN 5480)

Dimensione attacco utensile: mm 25

Diametro massimo bareno: VDI 40

Tempo di cambio: sec 0,3

Velocità di fresatura: giri/min 4.000

CONTROPUNTA

Diametro cannotto: mm 110

Cono di attacco cannotto: MT 5

Corsa cannotto: mm 100

VELOCITÀ DI AVANZAMENTO

Avanzamento rapido: m/min X/Z: 20/20 Y: 7

Avanzamento di taglio: mm/min X/Z=0 ~ 1.260

MOTORE

Motore mandrino (continua/30 min): kW 15/22

Motore utensili motorizzati: kW 4,5

MACCHINA

L x P x A: mm 5.493 x 2.100 x 2.325h

Peso netto: kg 9.300

Dotazione macchina:

• Accessori vari
• Evacuatore trucioli
• Presetting dell’utensile
• Manuali d’uso e manutenzione e dichiarazione di conformità CE

Anno di costruzione: 2019

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
