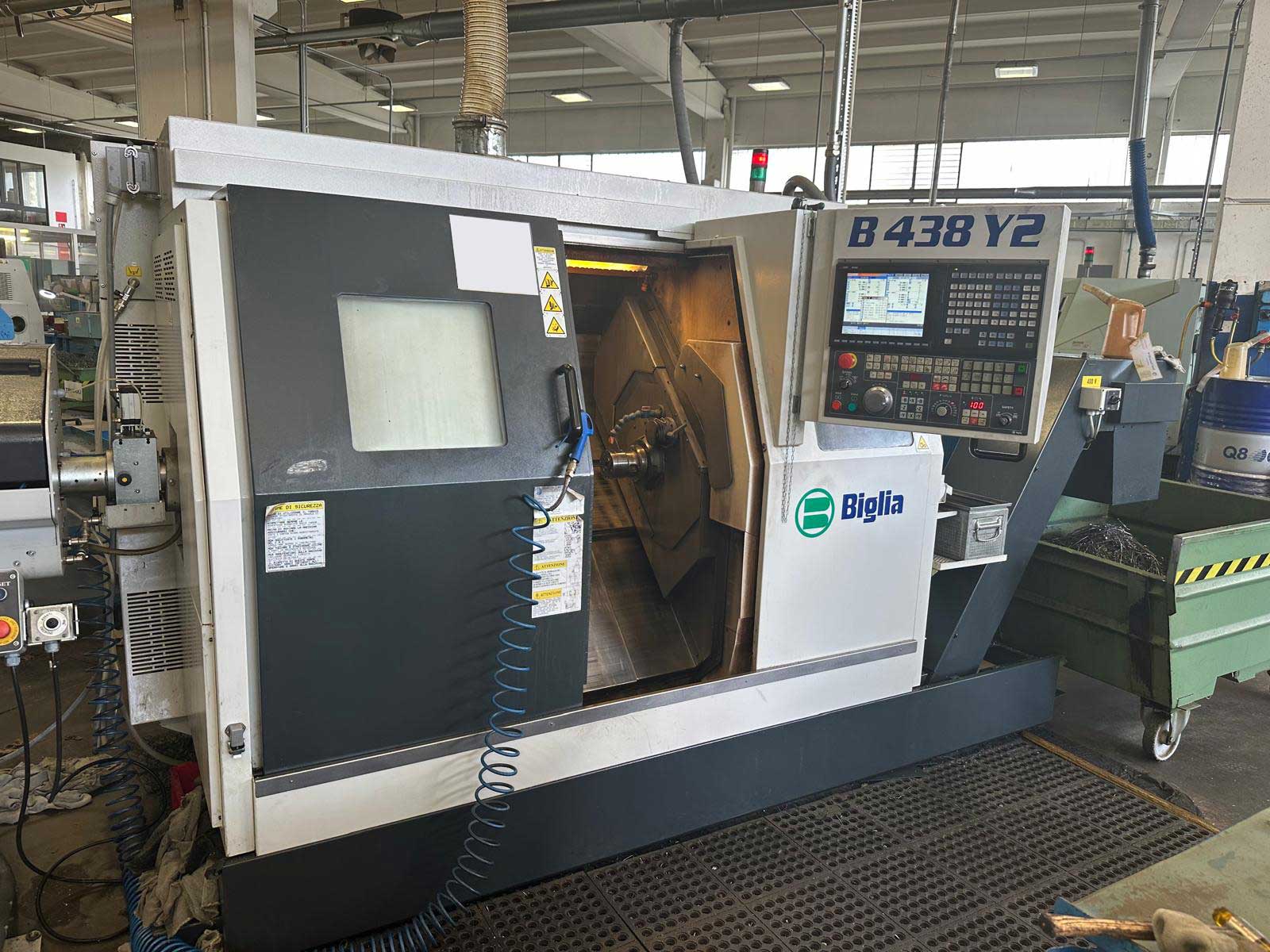

SPECIFICHE TECNICHE:
CNC Mitsubishi M700
CAPACITÀ DI LAVORO:
Massimo diametro lavorabile da barra: mm 38
Massimo diametro lavorabile da ripresa: mm 100
Massima lunghezza lavorabile: mm 100
Massimo diametro rotante: mm 140
MANDRINO PRINCIPALE:
Velocità max.: giri/min 7.000
Foro mandrino: mm 47,5
Foro del tubo passaggio barra: mm 39
Diametro interno cuscinetto anteriore: mm 75
Potenza motore: kW 11
CONTROMANDRINO:
Velocità max.: giri/min 7.000
Foro mandrino: mm 46
Foro del tubo passaggio barra: mm 37,5
Diametro interno cuscinetto anteriore: mm 75
Potenza motore: kW 11
TORRETTE (SUPERIORE ED INFERIORE):
Nr di posizioni: 12
Tipo: bidirezionale
Stelo utensile per esterno: mm 20 x 20
Stelo utensile alesatore: mm 25
UTENSILI MOTORIZZATI:
Numero di posizioni: 12
Velocità max.: giri/min 6.000
ASSE C CONTROLLATO:
Tipo: CS diretto
Minimo valore programmabile: 0,001°
CORSE E RAPIDI ASSI MANDRINO PRINCIPALE:
Corsa asse X: mm 160
Corsa asse Z: mm 280
Rapido asse X: m/min 20
Rapido asse Z: m/min 20
CORSE E RAPIDI ASSI CONTROMANDRINO:
Corsa asse X1/X2: mm 85
Corsa asse Z1-Z2: mm 300
Corsa asse Y1-Y2: mm 50 (-25/+25)
Rapido asse X: m/min 15
Rapido asse Z: m/min 30
Rapido asse B: m/min 15
DIMENSIONI:
Ingombro con trasportatore trucioli: mm 3.900×1.515×2.212h
Altezza centro mandrino: mm 1.015
Peso con trasportatore trucioli: kg 4.700
Macchina completa di:
• Caricatore di barre TOP AUTOMAZIONI FUSION 338SX lunghezza 3.000mm
• N. 04 portautensili motorizzati radiali
• N. 08 portautensili motorizzati assiali
• Manuali d’istruzione e dichiarazione CE
Anno di costruzione: 2019
