SPECIFICHE TECNICHE:

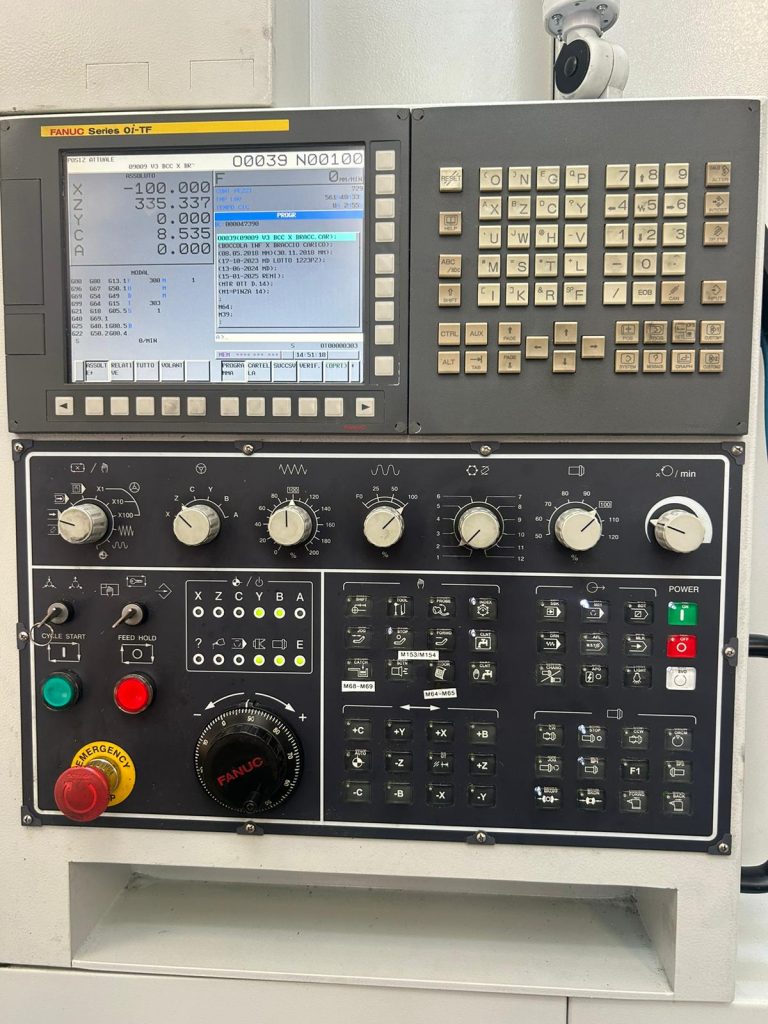

CNC Fanuc 0i-TF Manual Guide
CAPACITA’:
Diametro tornibile sul banco: mm 680
Diametro tornibile sulla slitta: mm 485
Diametro tornibile massimo (mandrino principale): mm 240
Diametro tornibile massimo (contromandrino): mm 200
Lunghezza tornibile massima: mm 440
MANDRINO PRINCIPALE
Attacco mandrino: ASA A2-6
Diametro mandrino: 8”
Passaggio barra: mm 52
Velocità mandrino: giri/min 4500
Potenza motore mandrino (cont. / 30 min): kW 11/15

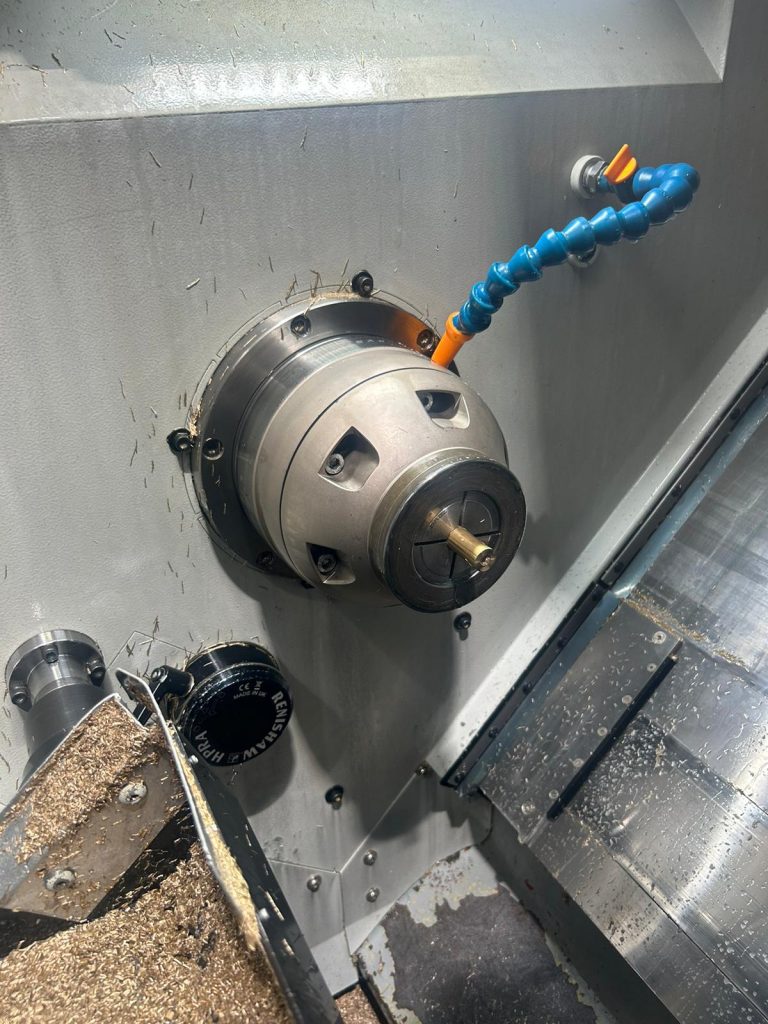

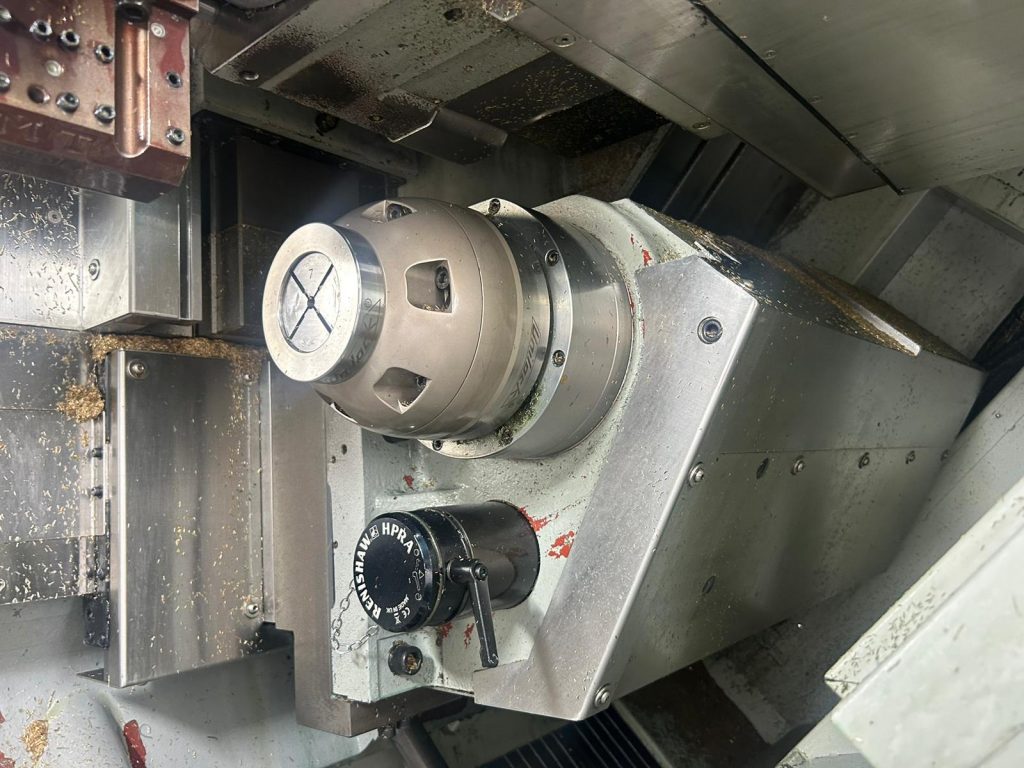

CONTROMANDRINO
Attacco mandrino: ASA A2-5
Diametro mandrino: 6”
Passaggio barra: mm 44
Velocità mandrino: giri/min 6000
Potenza motore mandrino (cont. / 30 min): kW 5,5/7,5
CORSE
Corsa asse X: mm 220
Corsa asse Z: mm 600
Corsa asse Y: mm ±50
Corsa asse B: mm 585
AVANZAMENTI
Velocità di avanzamento rapido asse X: m/min 20
Velocità di avanzamento rapido asse Z: m/min 20
Velocità di avanzamento rapido asse Y: m/min 10
Velocità di avanzamento rapido asse B: m/min 20

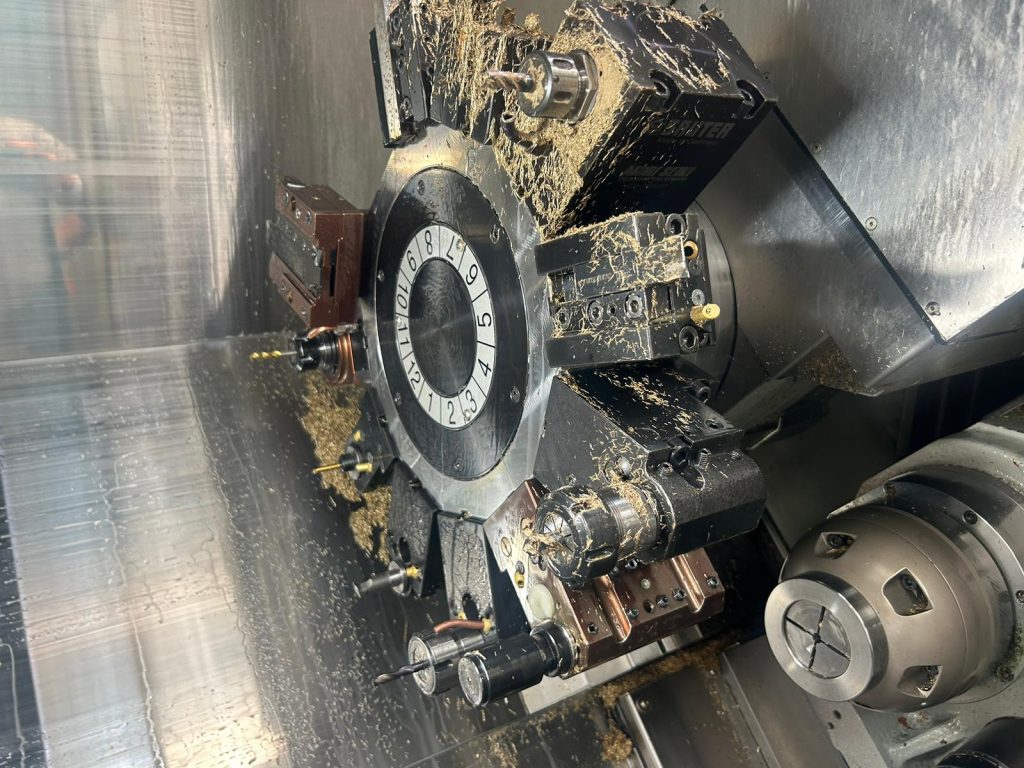

TORRETTA
Sistema di utensili: BMT
Tipo di torretta: Servomeccanico
Numero di stazioni utensili: 12
Dimensioni attacco utensile quadro: mm 20
Dimensioni attacco utensile tondo: mm 32
Velocità massima utensile rotante: giri/min 6000
Potenza utensile rotante: kW 3,7/5,5
DIMENSIONI
Dimensioni macchina L x P x A: m 3,2 x 1,8 x 2,2
Peso netto: kg 4500
Macchina completa di:

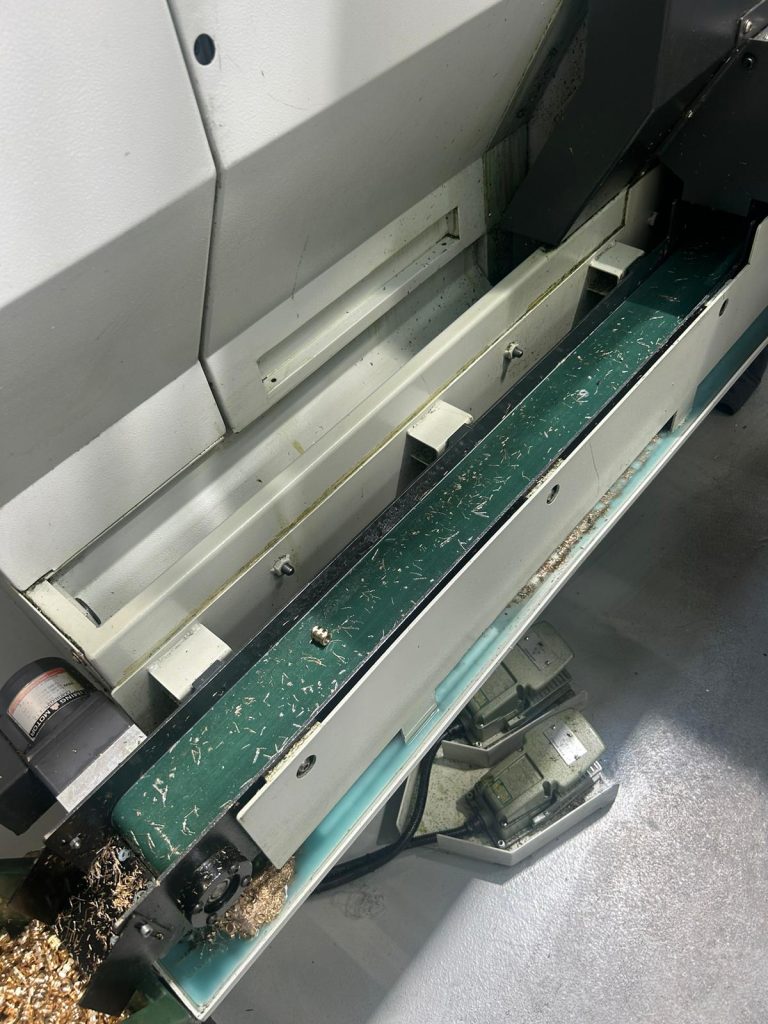

- Evacuatore trucioli
- Portapinze su mandrino principale
- Portapinze su contromandrino
- Mano raccoglipezzo con convogliatore pezzo su mandrino principale
- Predisposizione per caricatore di barre
- Manuali d’istruzione e dichiarazione CE
Anno di costruzione: 2018
