SPECIFICHE TECNICHE:

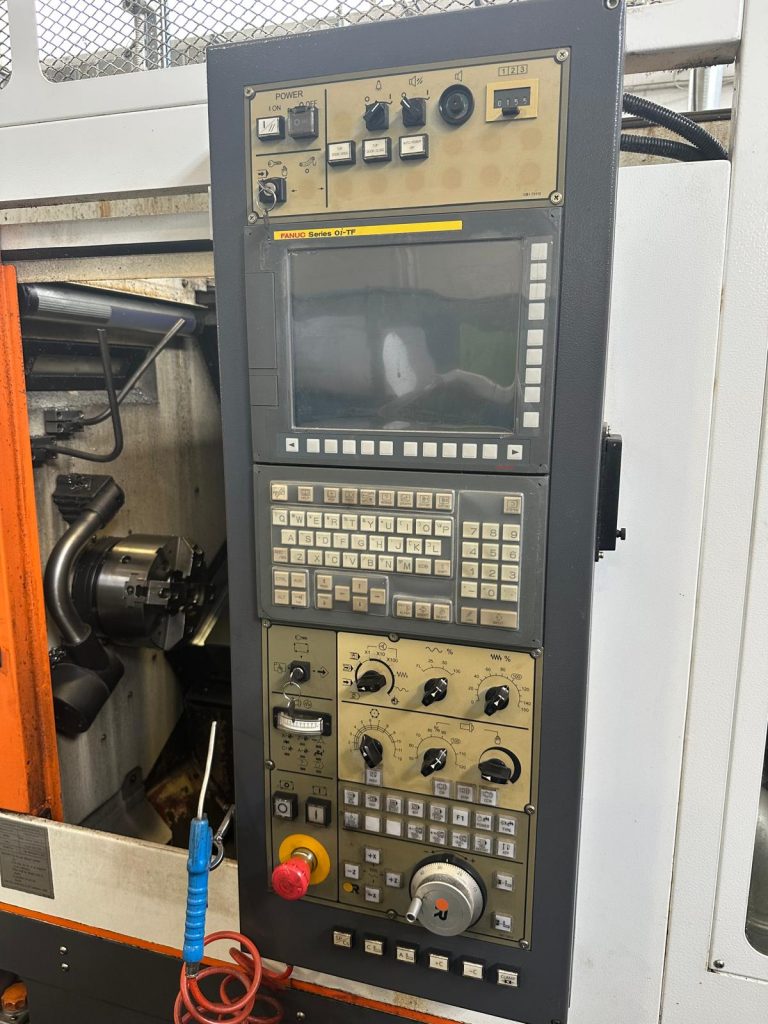

CNC Fanuc 0i – TF

Distanza tra le punte: mm 270

Max diametro rotante: mm 570

Max diametro tornibile: mm 200

Passaggio barra: mm 42

Corsa asse X: mm 50 + 100

Corsa asse Z: mm 250

Avanzamenti rapidi X-Z: m/min 30 – 30

Potenza richiesta: kW 23,8

Lunghezza:  mm 1.488

Larghezza: mm 2.108

Altezza: mm 1.775

Peso: kg 2.800

Anno di costruzione: 2018

Configurazione macchina:

• Uscite seriale, ethernet e USB
• Mandrino a cinghia, 6000 rpm, 5,5 – 7,5 – 11 kW. ASA A2-5

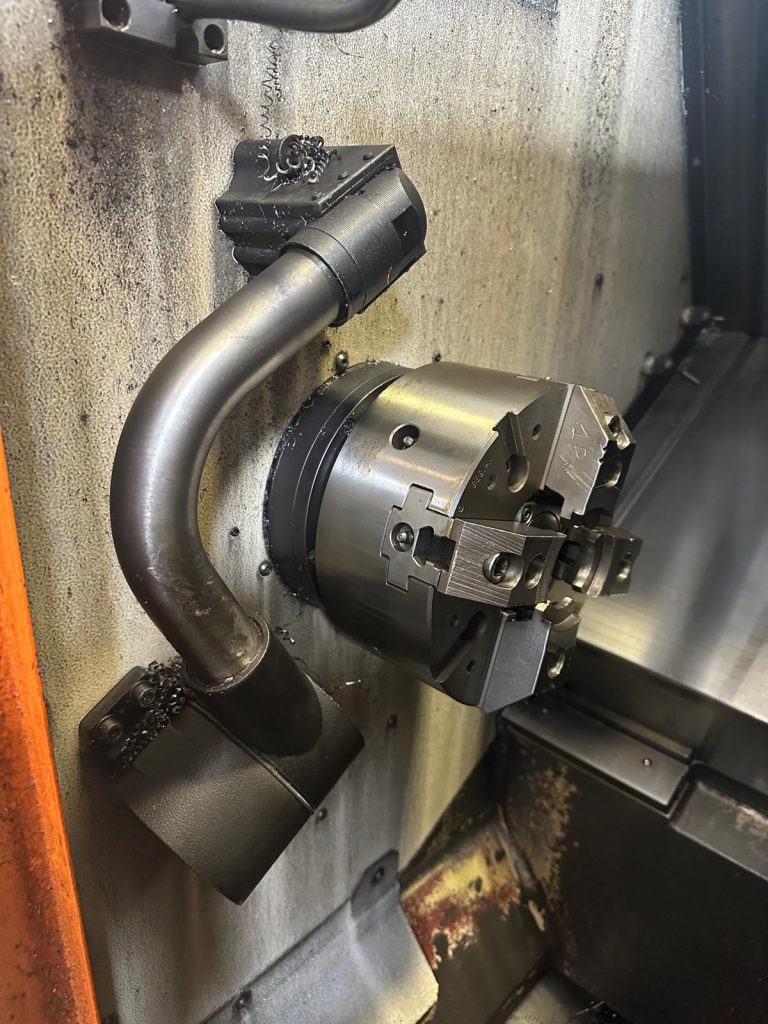

• Autocentrante idraulico – Strong 6’’ 4 griffe diam. 210 mm
• Senza contropunta
• Convogliatore trucioli con uscita posteriore
• Presetting manuale Renishaw M. T. P.
• Pompa Grundfos SPK2-3 (1,5 BAR)
• Guide lineari a ricircolo di rulli
• Cassetta portautensili con chiavi di servizio
• Opzioni necessarie per automazione (porta automatica, soffio d’aria su mandrino, accumulatore d’aria, interfaccia I/0 16/16 points)
• Sistema robotizzato Gantry modello G03zL5:
  • 3 assi + asse C, 90/90/15 m/min
  • Pinza GB03 a due morse – 3 kg/D120 mm, 2 kg/D150mm
  • Pinza GB02 a due morse – 2 kg/D40xL300 mm

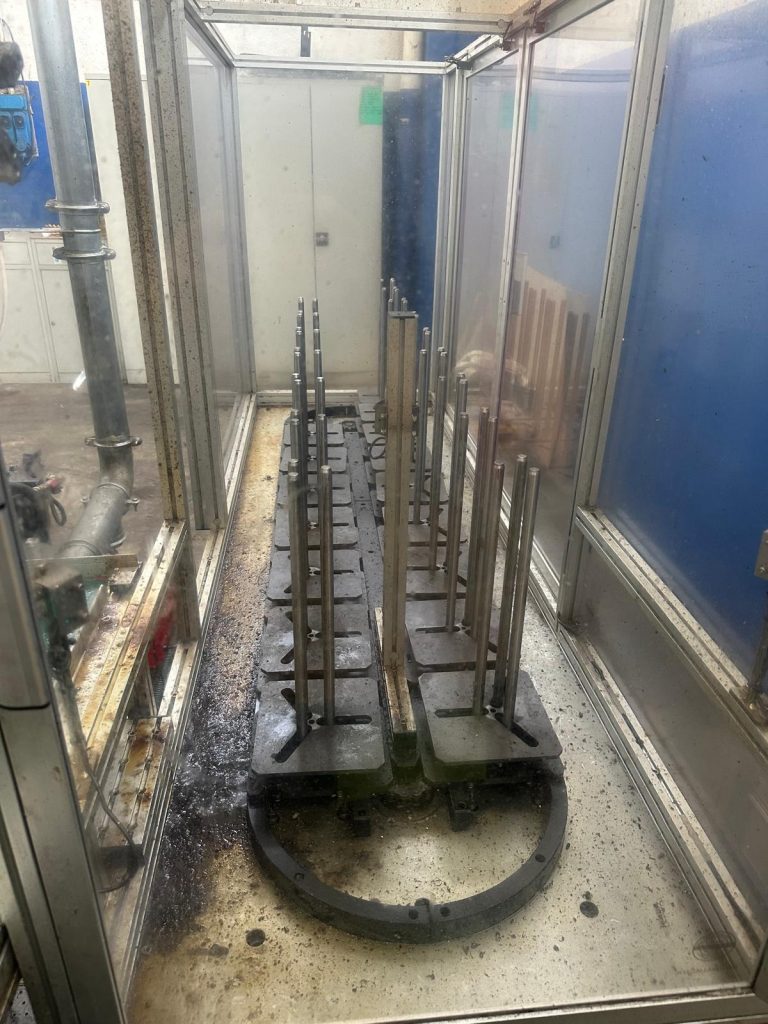

  • Postazione di deposito pezzi WF-A120/16 postazioni (D20-120mm,30 kg/pallet)
  • Turn-over station per flange TS-03 (3kg/D120mm,2kg/D150mm)

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
