SPECIFICHE TECNICHE:

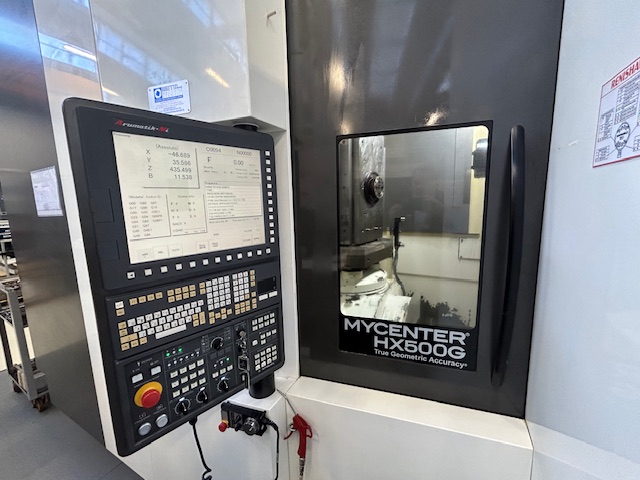

CNC Arumatik – Mi Control
TAVOLA:
Dimensioni tavolo: mm 500 x 500
Indicizzazione tavola: 0,001 gradi
Dimensioni foro filettato: M16 x 2,0 x 24
Carico massimo tavolo: kg 800
Diametro massimo pezzo: Ø 800
Altezza massima pezzo: mm 1.100
CORSE:
Corsa asse X: mm 870
Corsa asse Y: mm 800
Corsa asse Z: mm 930
Corsa asse B: da 0 a 360° 4° asse completo
Distanza dalla superficie del tavolo al centro del mandrino: mm 50 ~ 850
Distanza dal centro del tavolo al naso del mandrino: mm 140 ~ 1.070
MANDRINO:
Cono mandrino: ISO 40
Velocità mandrino: rpm 20 ~ 20.000
Metodo di azionamento: trasmissione a ingranaggi, 4 fasi
Motore mandrino: 22 kW (30HP AC/15MIN)
15 kW (20HP AC/CONT.)
AVANZAMENTI:
Rapido (X, Y, Z): m/min 60
Velocità di avanzamento di taglio (X, Y, Z): m/min 60
Rapido (asse B): °/min 12.000
CAMBIO PALLET:
Numero di pallet: 2
Tempo di cambio APC: sec 8,8

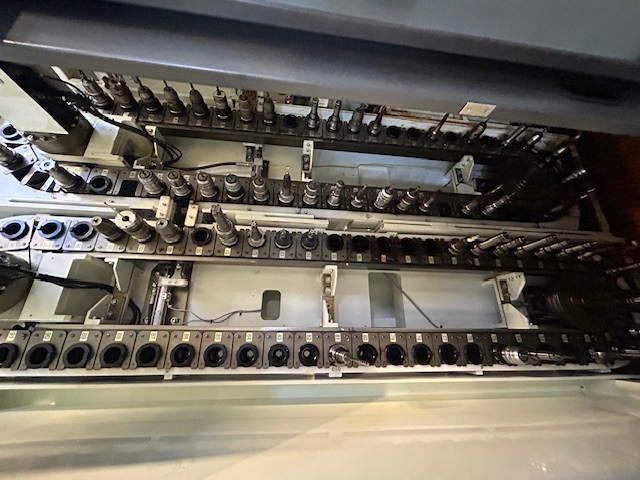

CAMBIO UTENSILE:
Capacità magazzino utensili: 100 utensili
Metodo di selezione utensile:Casuale bidirezionale
Portautensile: ISO 40
Diametro massimo utensile: mm 95 / 170
Lunghezza massima utensile: mm 600
Peso massimo utensile: kg 10
Utensile-utensile: sec 1,8
Truciolo-truciolo: sec 2,8
DIMENSIONI MACCHINA:
Spazio richiesto: mm 3.585 x 4.957
Altezza macchina: mm 3.178
Peso netto macchina: kg 19.000
Macchina dotata di:
- Alta pressione attraverso il mandrino 80 bar, vasca con filtro carta:
- Nr. 2 pallet con torretta girevole 0 – 360° mm 500 x 500
- Nr. 2 pallet piani rotanti 0 – 360° mm 500 x 500
- Presetting utensili
- Tastatore
- Manuali d’istruzione e dichiarazione CE
Anno di costruzione: 2015
