Macchina oggetto di revisione completa nell’anno 2015

SPECIFICHE TECNICHE:

Altezza punte: mm 500

Distanza punte: mm 2.000

Diametro max a tornire

Diametro massimo su slitta trasversale: mm 690

Diametro massimo sul bancale: mm 1.040

Diametro massimo nell’incavo naturale: mm 1.070

Langhezza delle guide temprate a induzione: mm 670

Lunghezza incavo: mm 480

Lunghezza incavo davanti al naso mandrino: mm 320

CARRO

Lunghezza delle guide sopra il bancale: mm 1.020

Corsa slitta trasversale: mm 640

Corsa slitta portautensili: mm 360

MANDRINO

Naso mandrino: ASA 15’’

Diametro del foro mandrino: mm 150

Numero di velocità: 24

Gamma di velocità: giri/min 4 – 800

Numero di avanzamenti:  n. 108

RAPIDI

Movimenti rapidi longitudinali, trasversali e slitta: mm/1’ 2.500

Movimento rapido di ritorno longitudinale: mm/1’ 5.000

CONTROPUNTA

Diametro del cannotto: mm 130

Cono morse: no. 6

Corsa del cannotto: mm 420

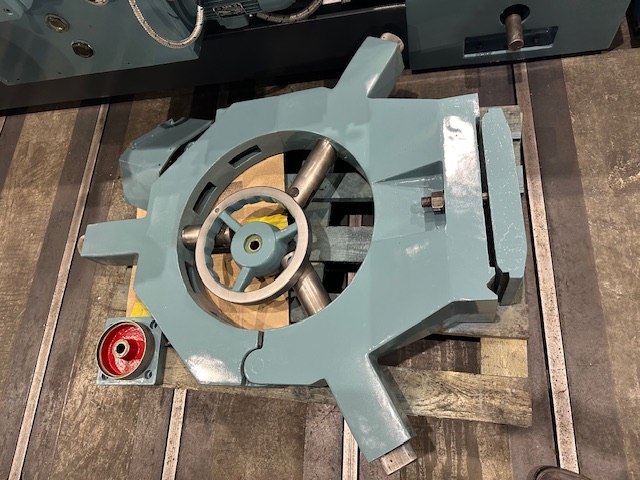

LUNETTE

Diametro lavorabile min e max con la lunetta fissa: mm 140 – 500

Diametro lavorabile min e max con la lunetta mobile: mm 40 – 350

PESO AMMESSO

Tra le punte, senza lunetta: kg 5.000

Tra le punte, con la lunetta: kg 6.000

Peso della macchina: kg 7.800

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
