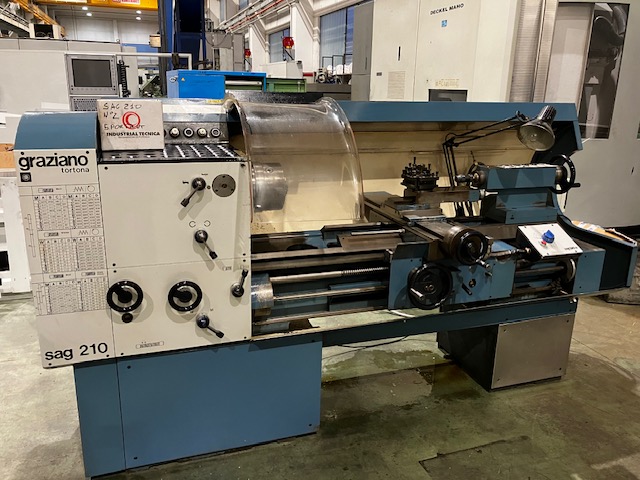

CARATTERISTICHE TECNICHE:

Altezza punte sul banco: mm 210
Distanza fra le punte: mm 1.000
Diametro ammesso sulla slitta trasversale: mm 268
Diametro ammesso sull’incavo naturale: mm 580
BANCO:
Larghezza del banco: mm 320
Lunghezza dell’incavo davanti alla flangia menabrida: mm 316
TESTA:
Foro del mandrino: mm 57
Naso del mandrino: CAM LOCK tipo D1-6’’
VELOCITA’:
Velocità mandrino: N. 24
Valori: giri/min da 38 a 2.000

AVANZAMENTI E FILETTATURE:
80 avanzamenti longitudinali: mm da 0,020 a 0,44
80 avanzamenti trasversali: mm da 0,010 a 0,22
40 passi Whitworth: fil/’’ da 46 a 3
40 passi metrici: mm da 0,375 a 5,75
40 passi Pitch: da 92 a 6
40 passi modulari: Mod. da 0,25 a 2,875
SLITTA TRASVERSALE:
Lunghezza: mm 580
Larghezza: mm 186
Corsa massima: mm 240
SLITTA PORTA UTENSILI:
Lunghezza: mm 275
Larghezza: mm 120
Corsa massima: mm 130
Angolo di rotazione: 360°
Sezione max dell’utensile: mm 20 x 20
CONTROTESTA:
Diametro del canotto: mm 68
Lunghezza del cannotto: mm 336
Corsa massima del cannotto: mm 200
Cono della punta: Morse N. 5
Lunghezza di appoggio sul bancale: mm 300
Motore: HP 7,5
Peso netto approssimativo: Kg 2.250

Attrezzatura a corredo:
➢ Autocentrante 3 griffe diam. 210mm
➢ Torretta portautensili con 5 cartelle p. ut.
➢ Carenatura posteriore
