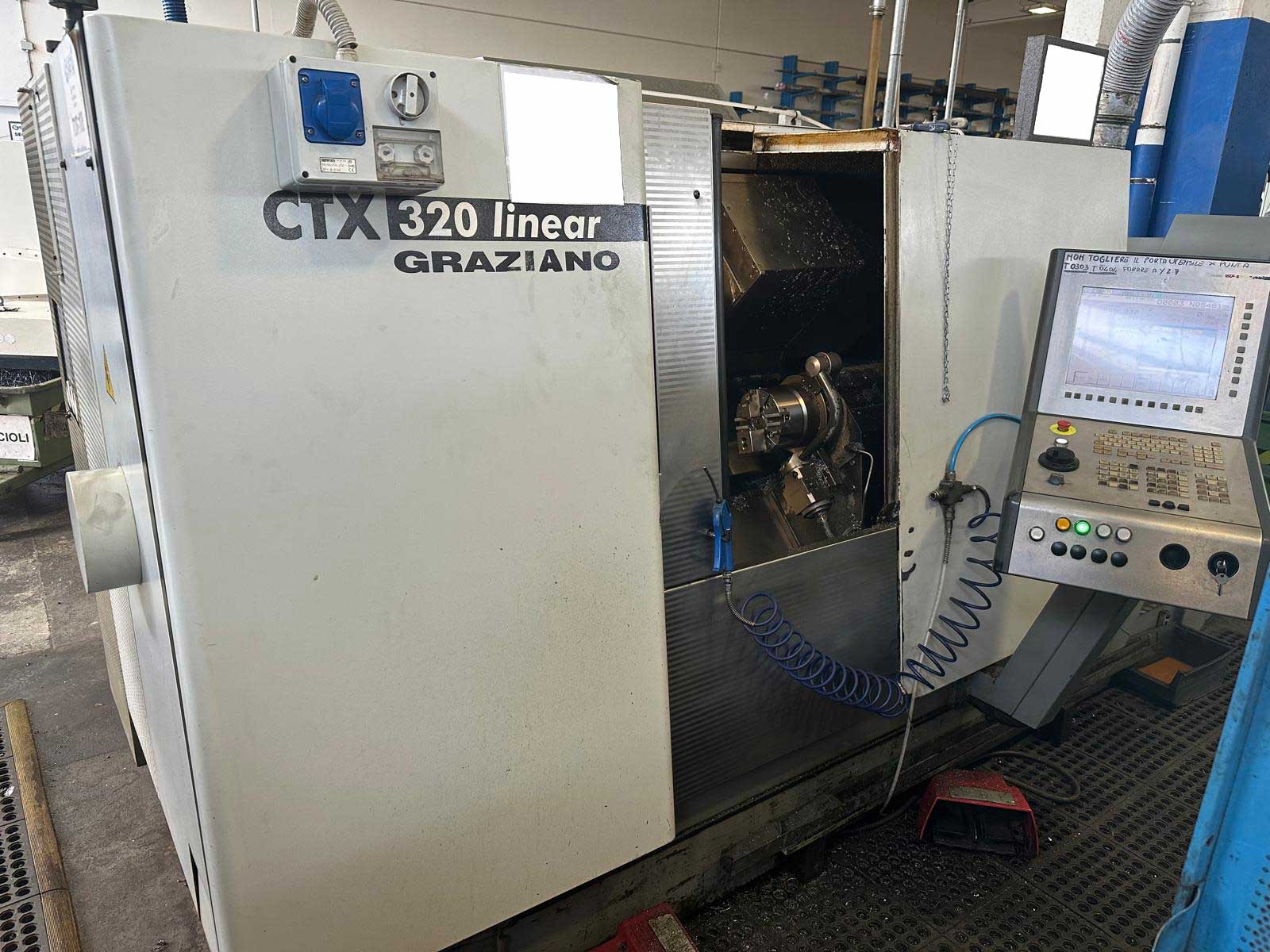

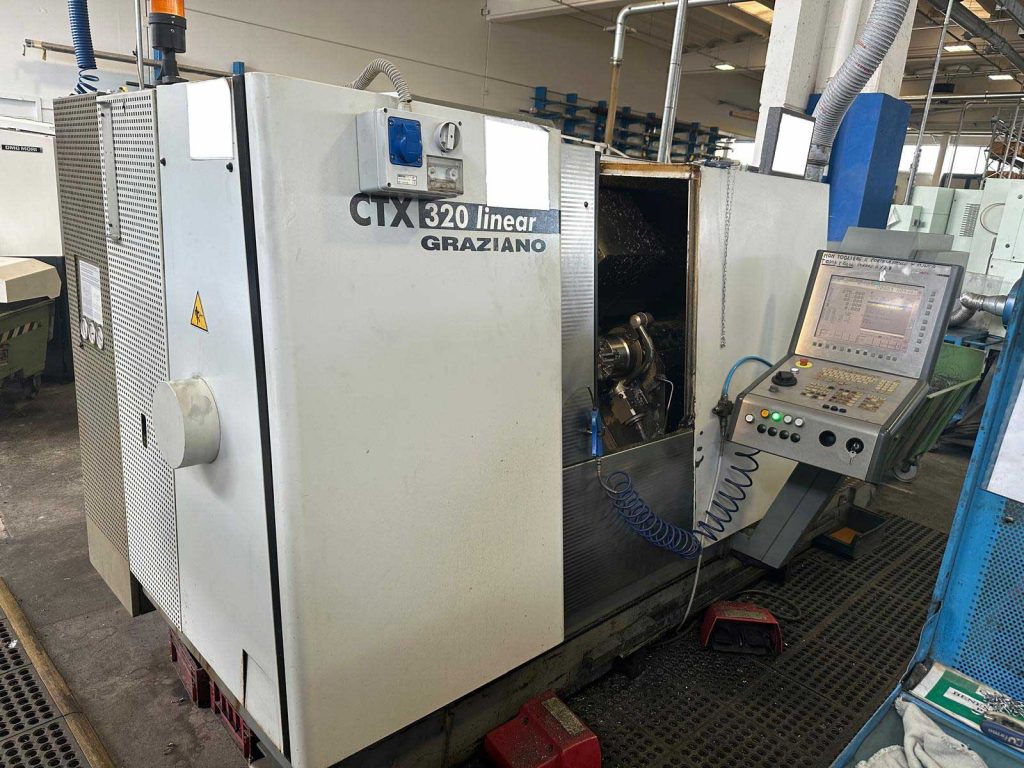

TORNIO CNC MOTORIZZATO CON ASSE Y GRAZIANO CTX 320 linear
Torni a CNC / Venduto /
SPECIFICHE TECNICHE:

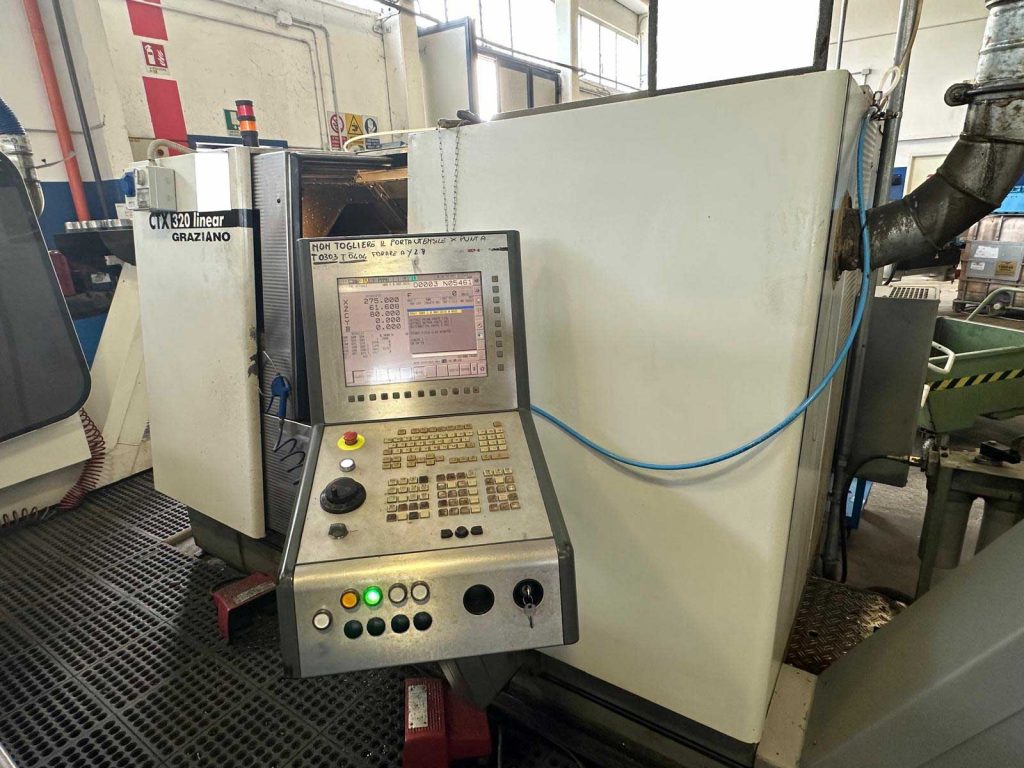

CNC Fanuc 16i
AREA DI LAVORO:
Diametro di rotazione max: mm 500
Diametro di rotazione sopra guida trasversale: mm 300
Corsa trasversale (X): mm 160
Corsa asse Y: mm +-32
Corsa longitudinale (Z): mm 450
MANDRINO PRINCIPALE (elettromandrino integrato):
Testa portamandrino (flangia piatta): 140 H5
Capacità barra: mm 51
Diametro cuscinetto anteriore: mm 100
Potenza (40/100% ED): kW 20/16
Coppia (40/100% ED): Nm 200/155
Velocità di rotazione: giri/min 20-6.000

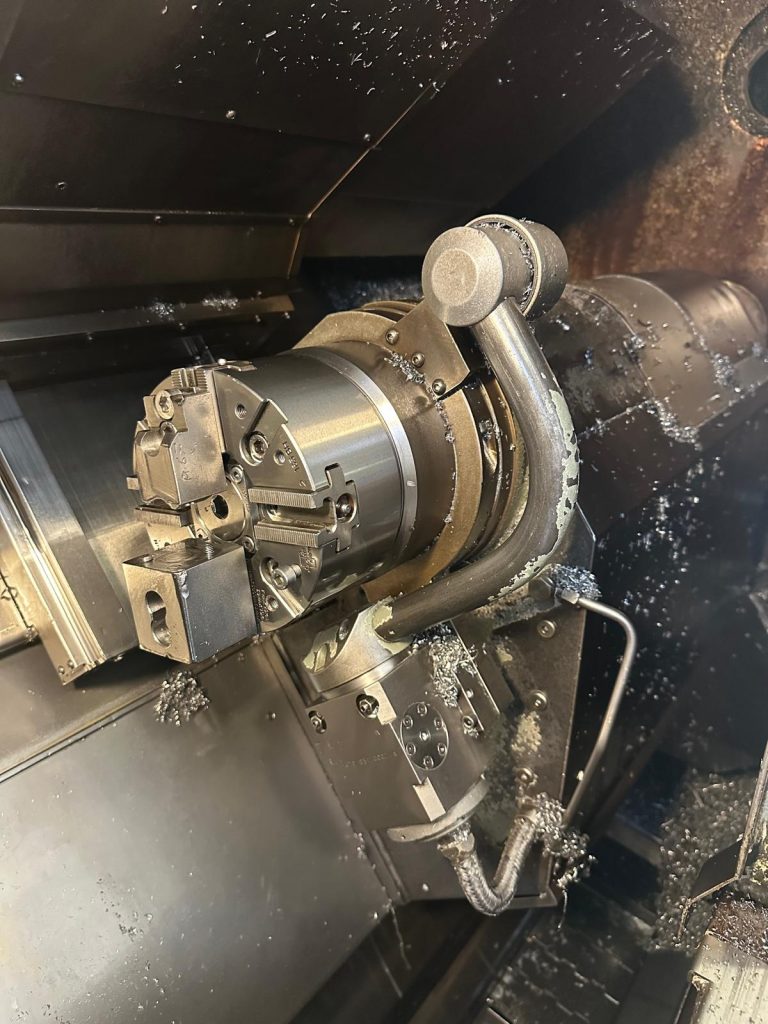

CONTROMANDRINO (elettromandrino integrato):
Testa portamandrino (flangia piatta): 140 H5
Foro mandrino: mm 37
Diametro cuscinetto anteriore: mm 75
Potenza (40/100% ED): kW 9/7,5
Coppia (40/100% ED): Nm 57/48
Velocità di rotazione: giri/min 20-6.000
AVANZAMENTI:
Rapido asse Z: m/min 45
Rapido asse X: m/min 60

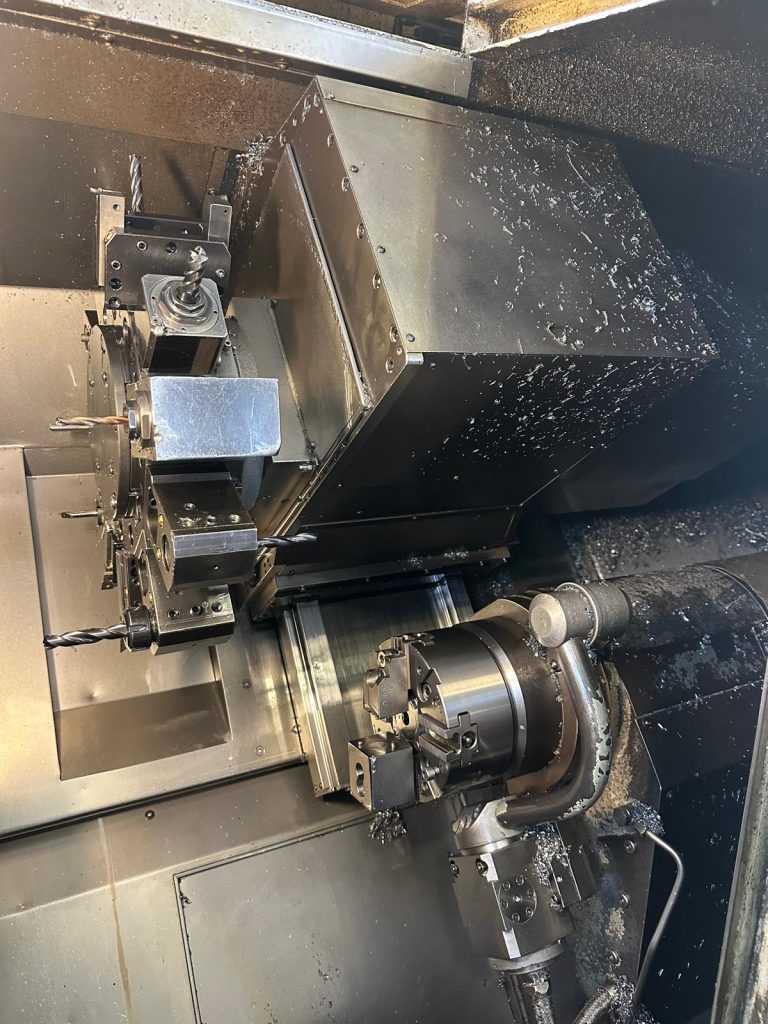

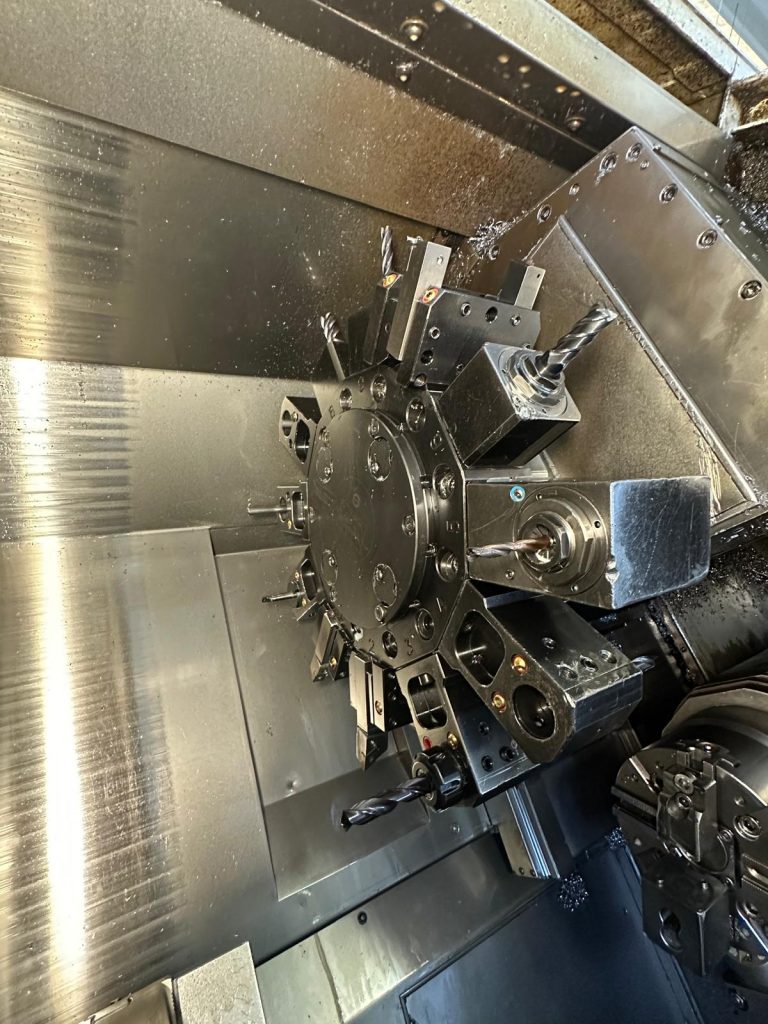

TORRETTA PORTAUTENSILI:
Numero stazioni utensili motorizzati: 12
Potenza (40/100% ED): kW 10
Coppia (40/100% ED): Nm 20
Velocità di rotazione: giri/min 5.000
Macchina completa di:
• N. 03 moduli motorizzati radiale
• N. 02 moduli motorizzati universali
• Nr. 3 portautensili fissi

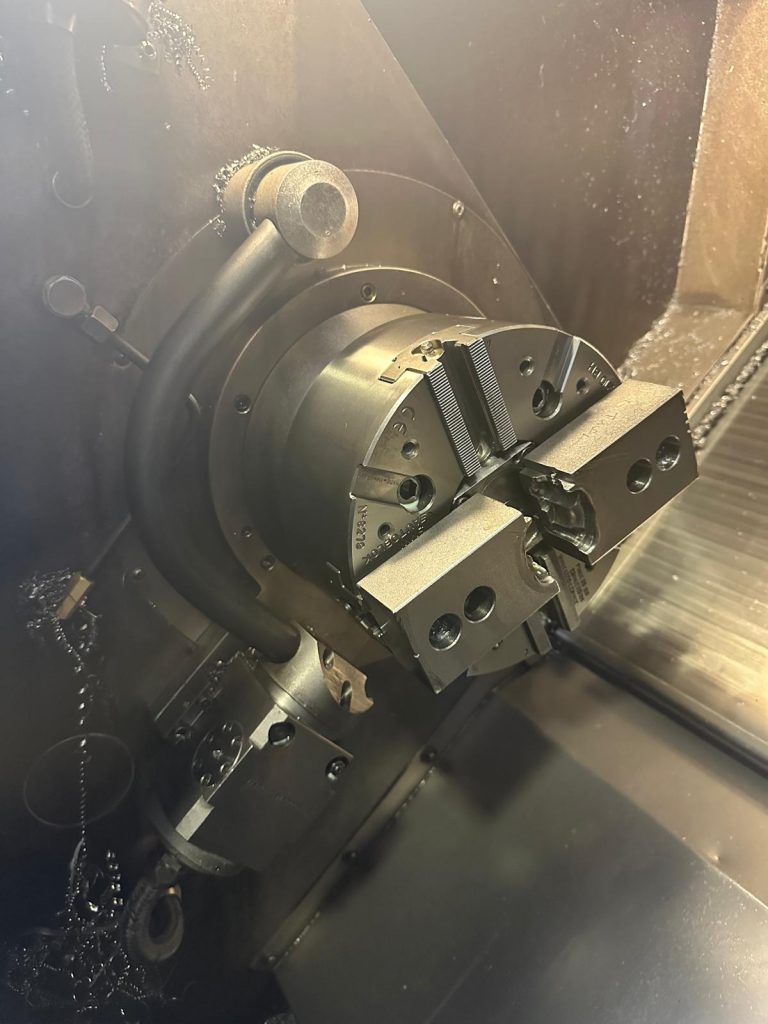

• Autocentrante mandrino principale Autoblok diam. mm 210
• Autocentrante contromandrino Autoblok diam. mm 160
• Manuali d’istruzione e dichiarazione CE
Anno di costruzione: 2004
