SPECIFICHE TECNICHE:

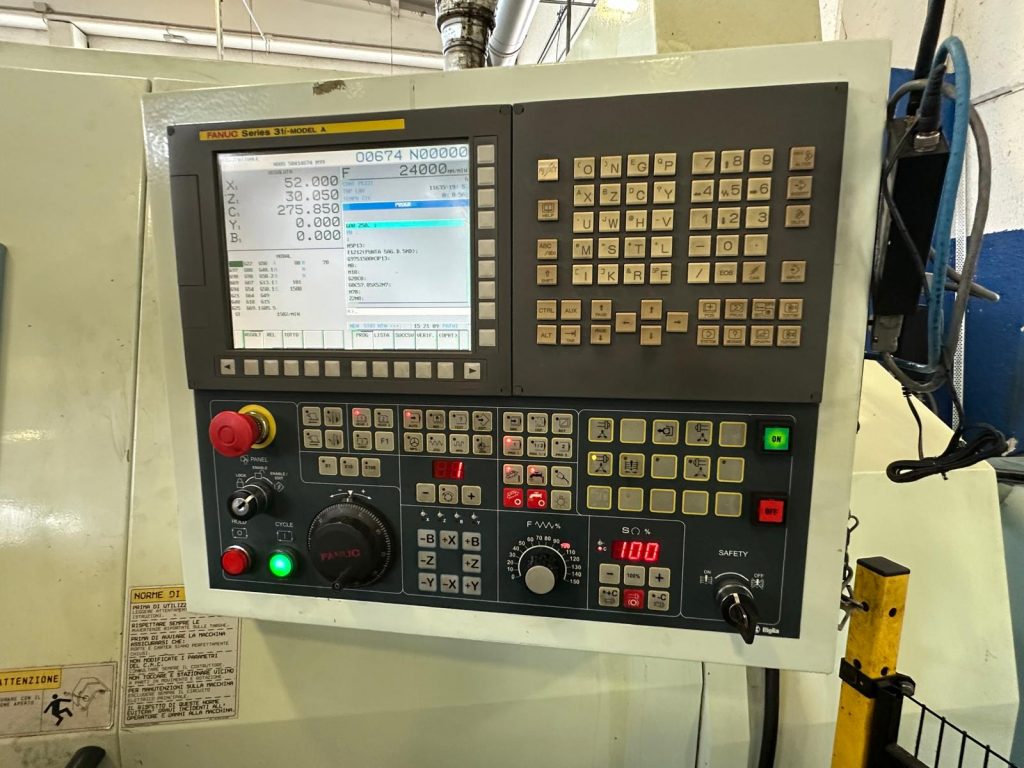

CNC Fanuc 31i – model A
CAMPO DI LAVORO
Max. diam. lavorabile da barra: mm 45
Max. diam. lavorabile da ripresa: mm 220
Max. lunghezza lavorabile: mm 560
Max. diametro rotante: mm 580

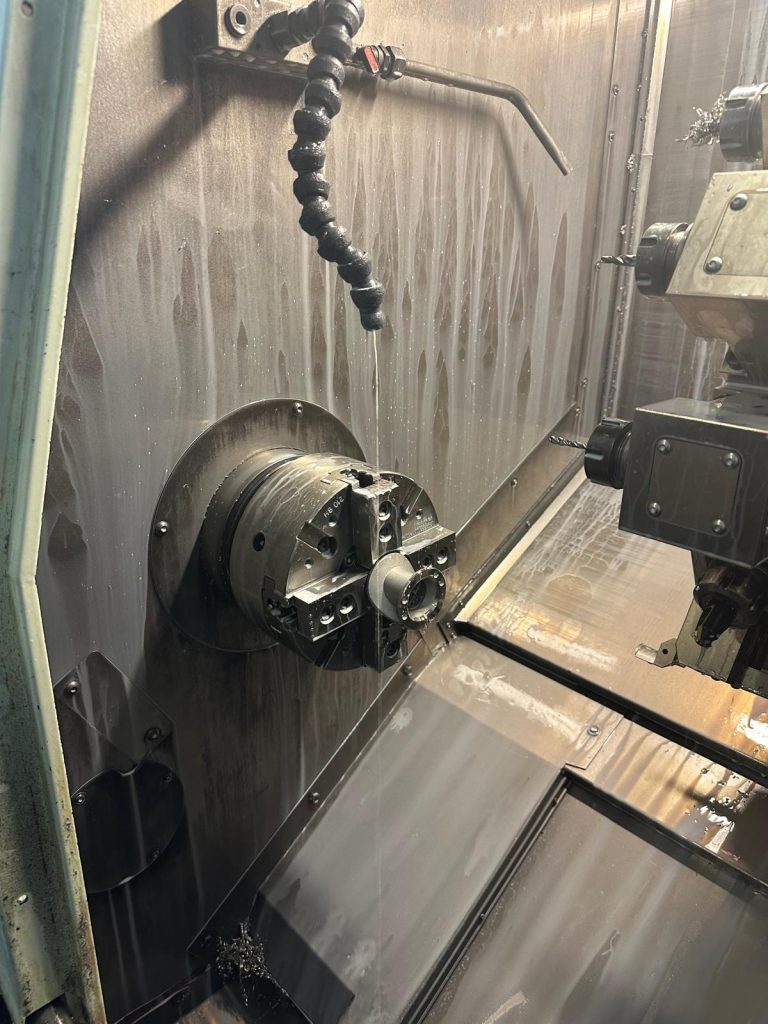

MANDRINO PRINCIPALE
Velocità di rotazione max: giri/min 5.000
Naso mandrino: ASA 5 “
Foro mandrino: mm 52
Diametro interno cuscinetti: mm 90

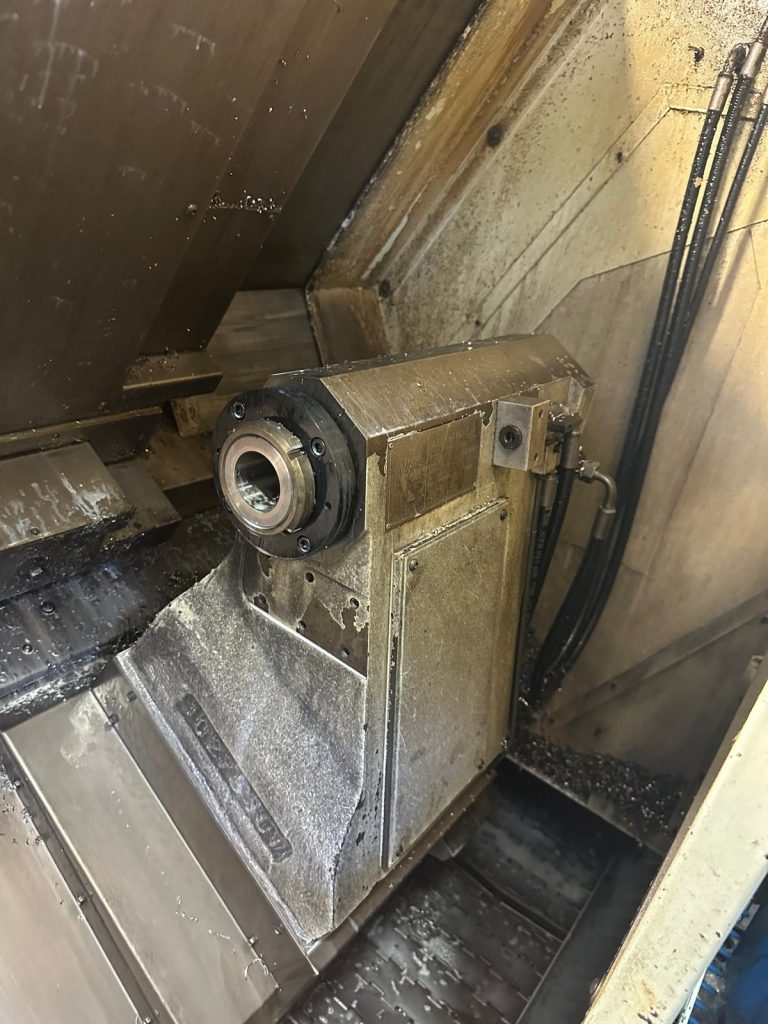

CONTROPUNTA
Cono contropunta: CM 5 con riduzione CM4
Rapido asse B: m/min 15

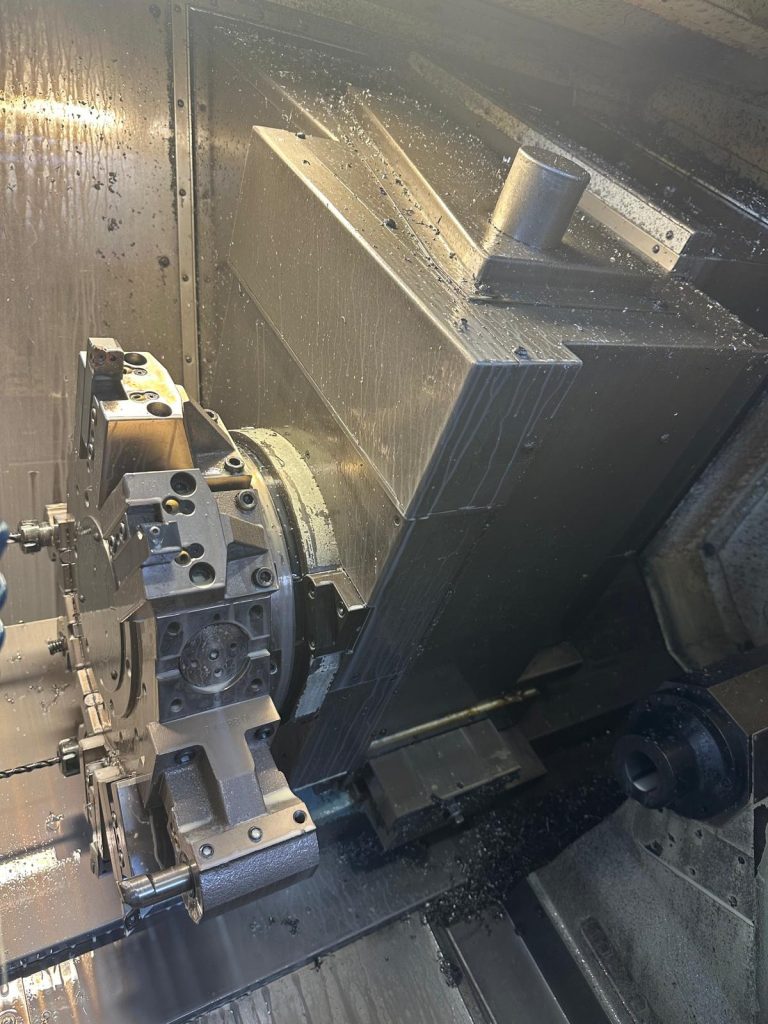

TORRETTA
Numero posizioni: N° 12
Stelo utensile per esterno/interno: mm 20 x 20 – 25 x 25 – Ø32
Tempo rotazione (1 pos): sec 0,15

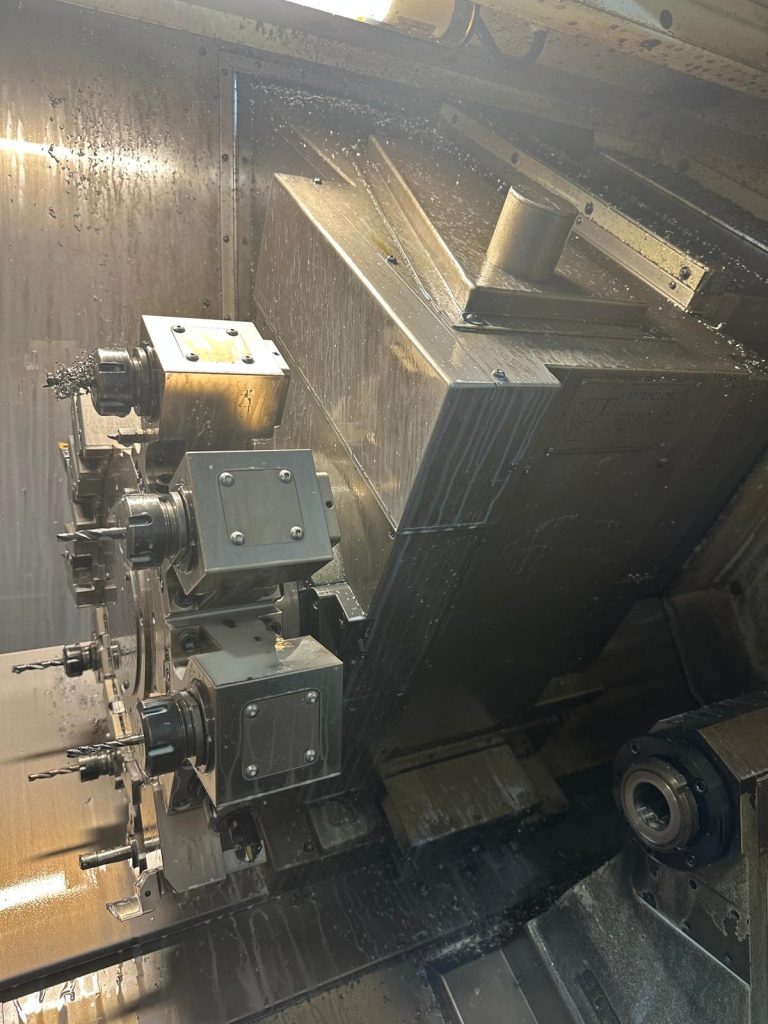

UTENSILI MOTORIZZATI
Numero posizioni: N° 12
Velocità di rotazione max: giri/min 4.000
Potenza motore: kW 3,7
Coppia motore: Nm 47
ASSE C
Minimo valore programmabile: ° 0,001
Max. velocità rapida: giri/min 100
ASSI
Corsa asse X: mm 170
Corsa asse Z: mm 560
Corsa asse Y: mm + 55 / – 50
Corsa asse B: mm 490
Rapido asse X: m/min 20
Rapido asse Z: m/min 24
Rapido asse Y: m/min 6
REFRIGERANTE
Capacità vasca: l 250
Portata pompa: l/min 230
Potenza motore pompa: Kw 1,5
DIMENSIONI – PESO
Ingombro con trasportatore trucioli: mm 4.240 x 2.000 x 2.020 h
Altezza centro mandrino: mm 1.000
Peso con trasportatore trucioli: Kg 4.900
Dotazione macchina:
• Autocentrante 4 griffe Autoblock diam. 210 mm
• Moduli motorizzati vari (assiali + radiali)
• Manuali d’uso e manutenzione e dichiarazione di conformità CE
Anno di costruzione: 2010
