SPECIFICHE TECNICHE:

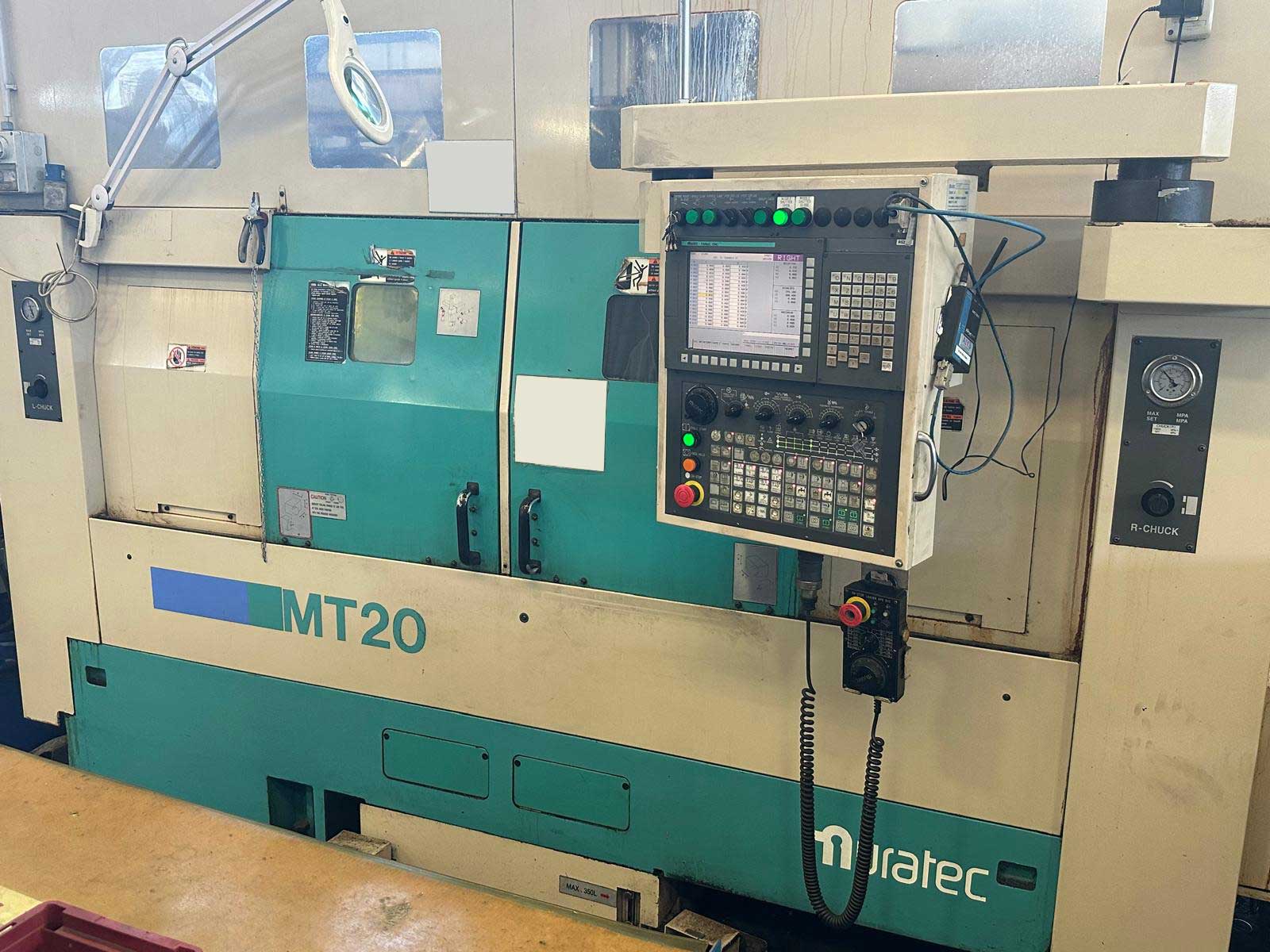

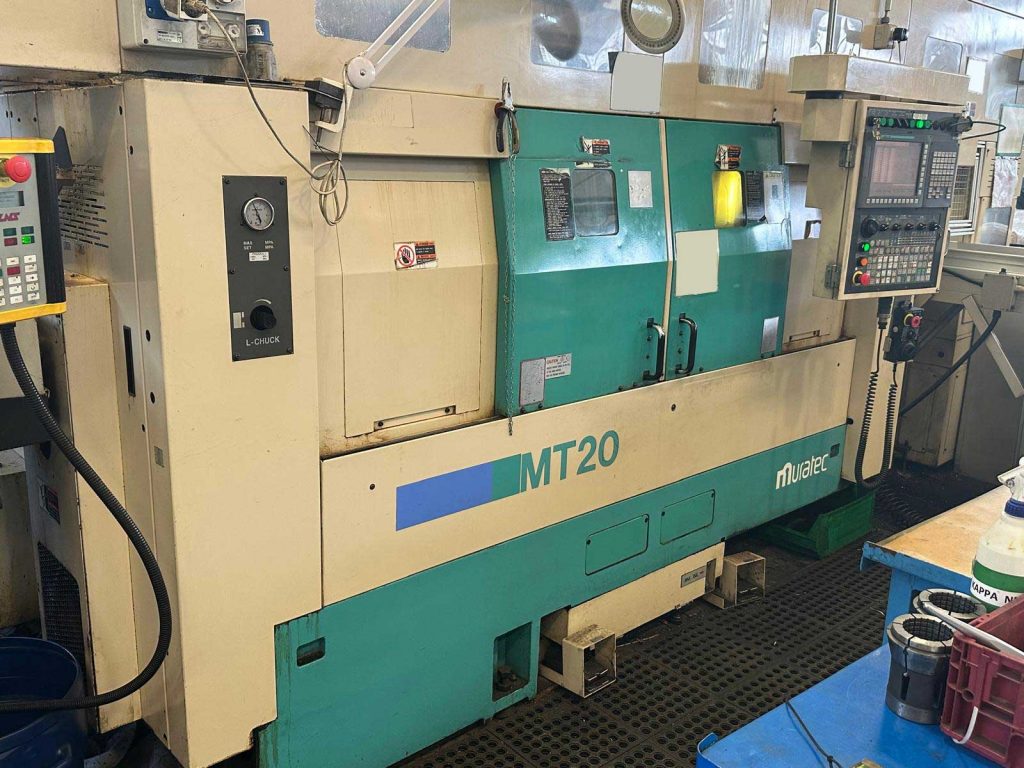

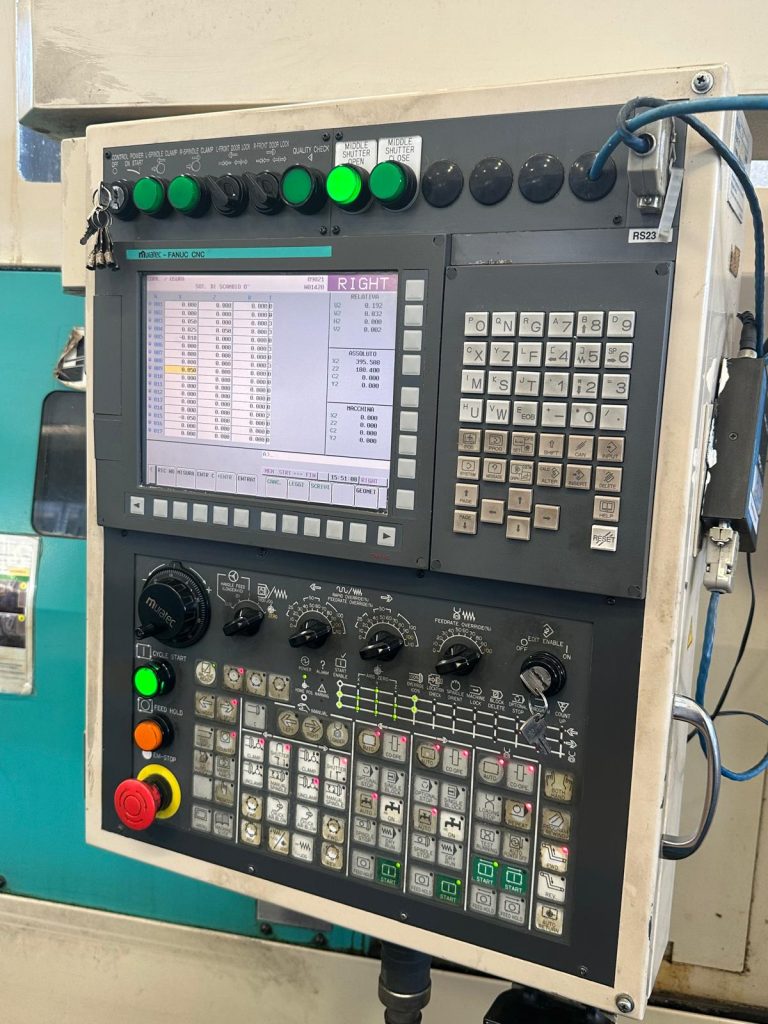

CNC Fanuc 31i – T

MACCHINA STANDARD

Costruzione basamento: in fusione di ghisa

Tipo di guide di scorrimento: a ricircolo di sfere

Numero di mandrini: 2

MANDRINO – CONTROMANDRINO

Naso mandrino – contromandrino: ASA 6’’

Diametro interno cuscinetti frontali: mm 110

Passaggio barra utile: mm 65

Diametro max autocentrante: mm 210

MANDRINO

Tipo di motore: FANUC

Potenza motori mandrino sx – dx: kW 15 – 18,5

Giri mandrino: giri/min 4.200

AREA DI LAVORO SX – DX (caricamento pezzo manuale)

Corsa asse X: mm 230

Corsa asse Z: mm 250

Sporgenza max utensile di foratura/barenatura standard: mm 150

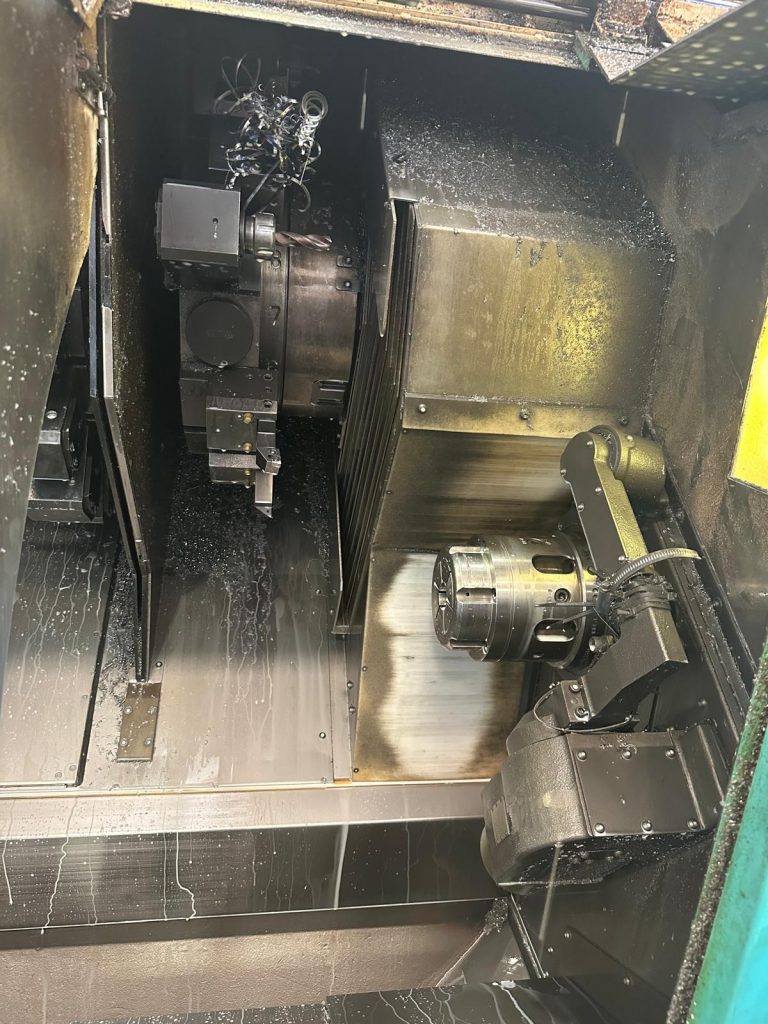

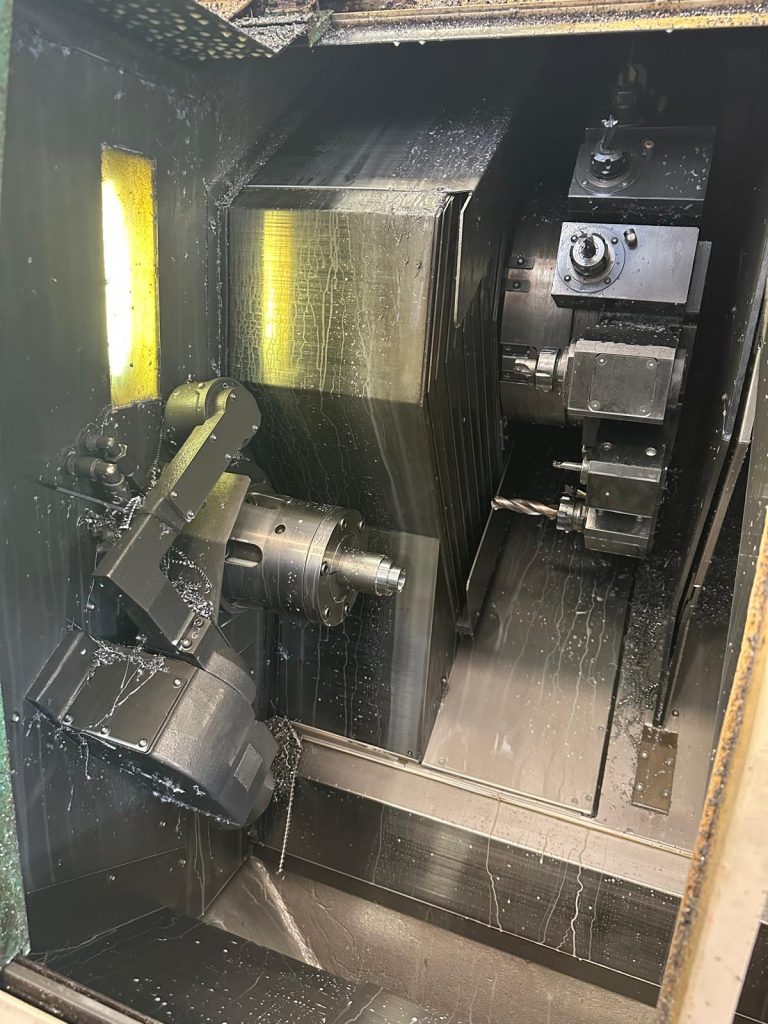

TORRETTE PORTAUTENSILI SERVOCONTROLLATE

Numero posizioni: N° 15 + 15

Tipo di bloccaggio portautensili: VDI 40 x 63

Dimensioni utensile per esterni: mm 25 x 25

Dimensioni max utensile per interni: mm 40

UTENSILI MOTORIZZATI X TORRETTE SX – DX

Numero posizioni motorizzabili: 15 + 15

Potenza max utensili motorizzati: kW 3,7

Numero di giri massimi: giri/min 3.600

SLITTE ASSI “X1”-“Z1”/”X2”/”Z2”

Numero assi controllati: 5

Velocità di avanzamento rapido: m/min 24

SISTEMA DI CARICAMENTO A PORTALE INTEGRATO

N° max di bracci robot integrati in macchina: n° 1

N° di mani per ogni braccio robot integrato: n° 2

Tipo di serraggio per ogni mano: autocentrante

N° di griffe per ogni mano: n° 3

Tipo di cilindro di serraggio per mano: pneumatico

Peso max caricabile su ogni mano: kg 5 + 5

Diametro max del pezzo caricabile: mm 170

Lunghezza max del pezzo caricabile: mm 140

Velocità di avanzamento rapido assi:

• Z: m/min 120
• Y: m/min 100
• X: m/min 35

SISTEMA DI ALIMENTAZIONE A PALLET MURATEC WFL 20 – 160

N° di pallet disponibili: n° 20

Diametro min / max caricabile su ogni pallet: mm 130/160

Altezza max di impilamento per ogni pallet: mm 450

Peso max di carico per ogni pallet: kg 40

Anno di costruzione: 2010

Dotazione macchina:

• 1 portapinze Bellegrandi MSCTN 70 per pinze a cono semplice e Nr. 1 portapinze Bellegrandi MSCTN R con espulsore
• Portautensili motorizzati vari (radiali ed assiali)
• 7 portautensili motorizzati assiali
• 3 portautensili motorizzati radiali
• 2 sonde di azzeramento utensili automatiche
• 2 assi Y per entrambe le torrette
• Contromandrino di dimensioni e potenza equivalenti al mandrino principale
• Uscita aria/refrigerante per pulizia attrezzo di presa posto sopra i mandrini sx – dx
• Uscita aria/refrigerante attraverso il contromandrino per pulizia attrezzo di presa e controllo di avvenuta espulsione pezzo
• Mandrino e contromandrino controllati con asse “C” in continuo
• Torrette motorizzate su tutte le posizioni incluso software di maschiatura rigida

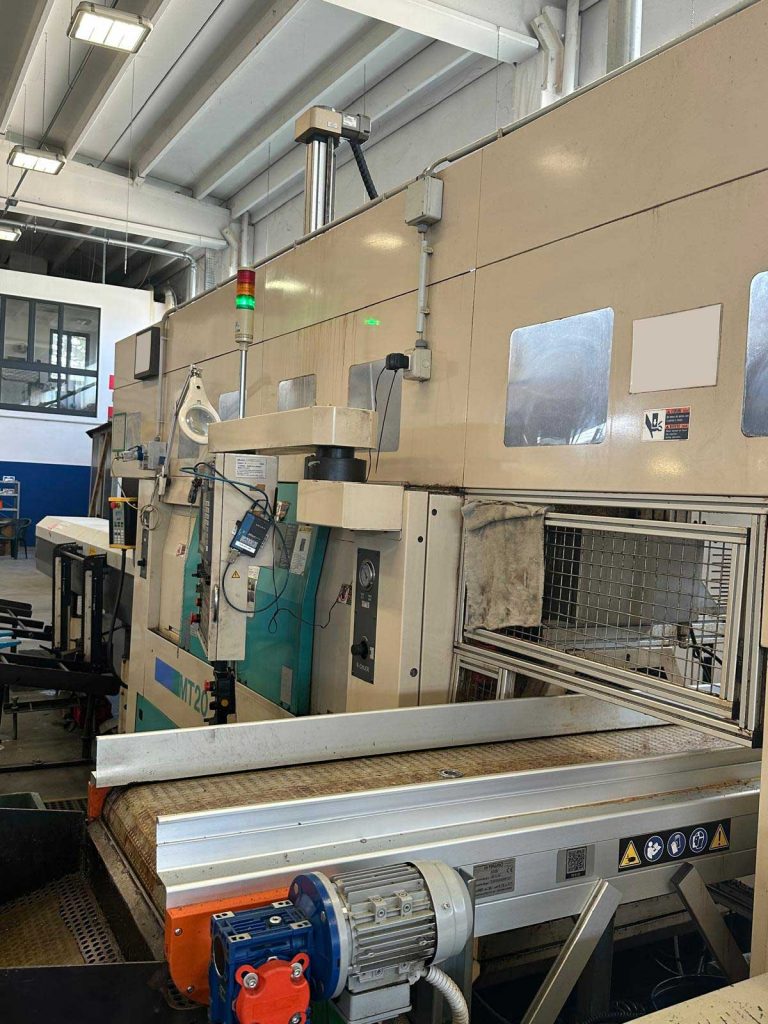

• Convogliatore di trucioli a scarico posteriore completo di pompe a 8 bar per refrigerante
• Software TOOL MONITOR completo di GESTIONE VITA UTENSILE
• Software “TORQUE SKIP” per il controllo del trasferimento del pezzo fra i due mandrini
• Software “CUT OFF” per il controllo del taglio durante la lavorazione da barra
• Stazione di soffiaggio pezzi in traversa
• Alimentatore di barre LNS SPRINT
• Manuali d’uso e manutenzione e dichiarazione di conformità CE

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
