SPECIFICHE TECNICHE:

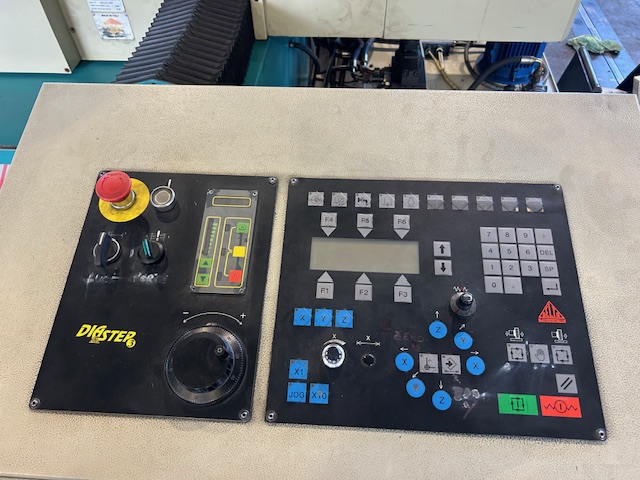

CONTROLLO: CNC DIASTEP 3

MOLA: Dimensioni della mola: mm 400 x 50 x 127

TAVOLA:
Dimensioni della tavola: mm 1.000 x 500
Massima corsa trasversale: mm 550
Larghezza della tavola: mm 500
Max larghezza rettificabile: mm 600
Max distanza asse mandrino – tavola: mm 600
Max corsa longitudinale: mm 1.150
Max lunghezza rettificabile: mm 1.100
Interasse delle N cave a “T”: mm 4 – 125
Velocità di traslazione della tavola: m/min 0 ÷ 35
Velocità trasversale: m/min 0 ÷ 1,5
Minimo incremento trasversale: mm 0,001
Minimo incremento verticale: mm 0,001
Incremento verticale aut. sincronizzato con tavola e traversa: mm 0,001 ÷ 0,05
Potenza del motore mola: kW 8,8
Velocità di rotazione mola: giri/min 1.450 – 50 Hz
Potenza del motore di comando idraulico: kW 4
Potenza dell’elettropompa refrigerante: kW 0,16
Massa approssimativa della macchina: kg 4.300
Massa ammissibile sulla tavola: kg 850

ACCESSORI:

• PIANO ELETTROMAGNETICO mm 1000 x 500
• DISPOSITIVO IDRAULICO DI DIAMANTATURA LINEARE DELLA MOLA
• VALVOLA PROPORZIONALE PER IL MOVIMENTO DELLA TAVOLA LONGITUDINALE
• SPOSTAMENTI RAPIDI VERTICALE E TRASVERSALE
• SCAMBIATORE DI CALORE ARIA/OLIO
• VASCA CON FILTRO A CARTA
• SISTEMA DI EQUILIBRATORE MOLA + 1 MOLA NUOVA
• MANUALI DI ISTRUZIONE E DICHIARAZIONE DI CONFORMITA’ CE

Anno di costruzione:  2002

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
