SPECIFICHE TECNICHE:

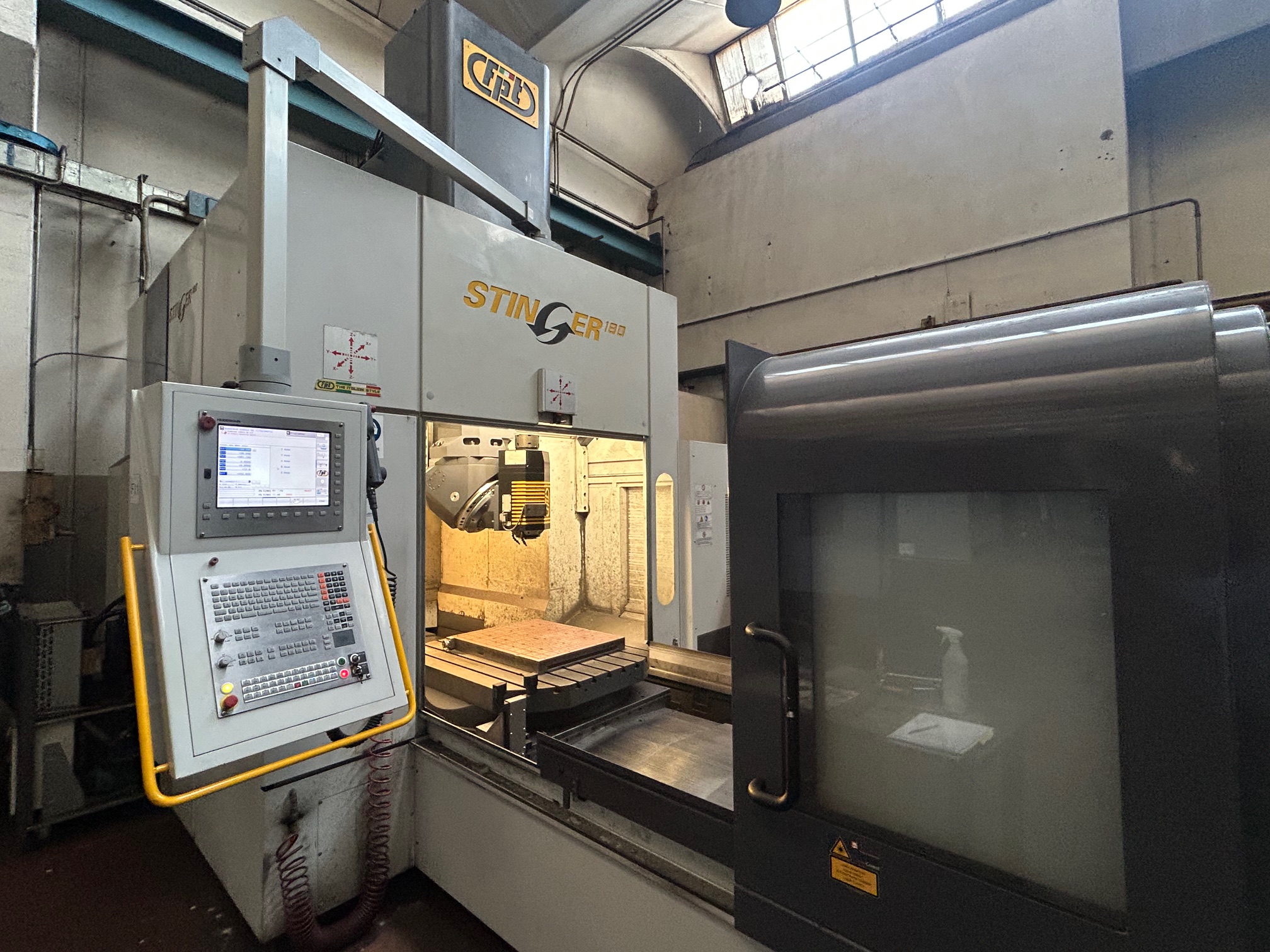

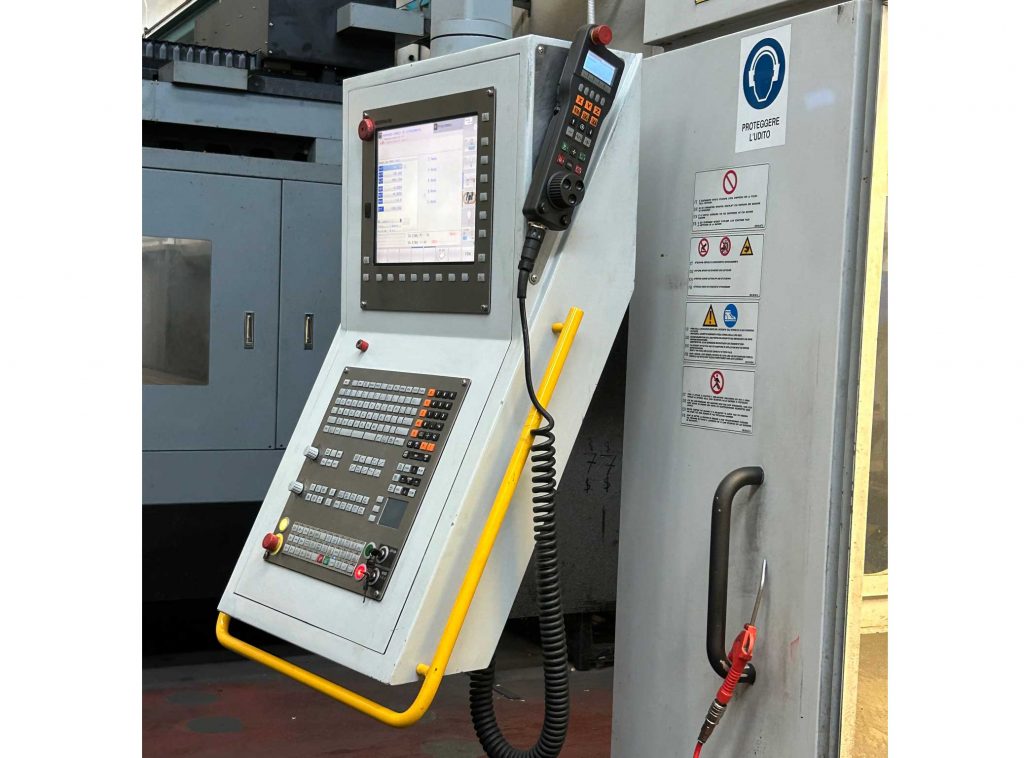

CNC Heidenhain Tnc 640
_
CORSE
Corsa longitudinale: mm 1.750
Corsa trasversale: mm 1.400
Corsa verticale: mm 800
Corsa asse A: ±185°
Velocità di avanzamento: mm/min 35.000
Accelerazione: m/sec 6
_

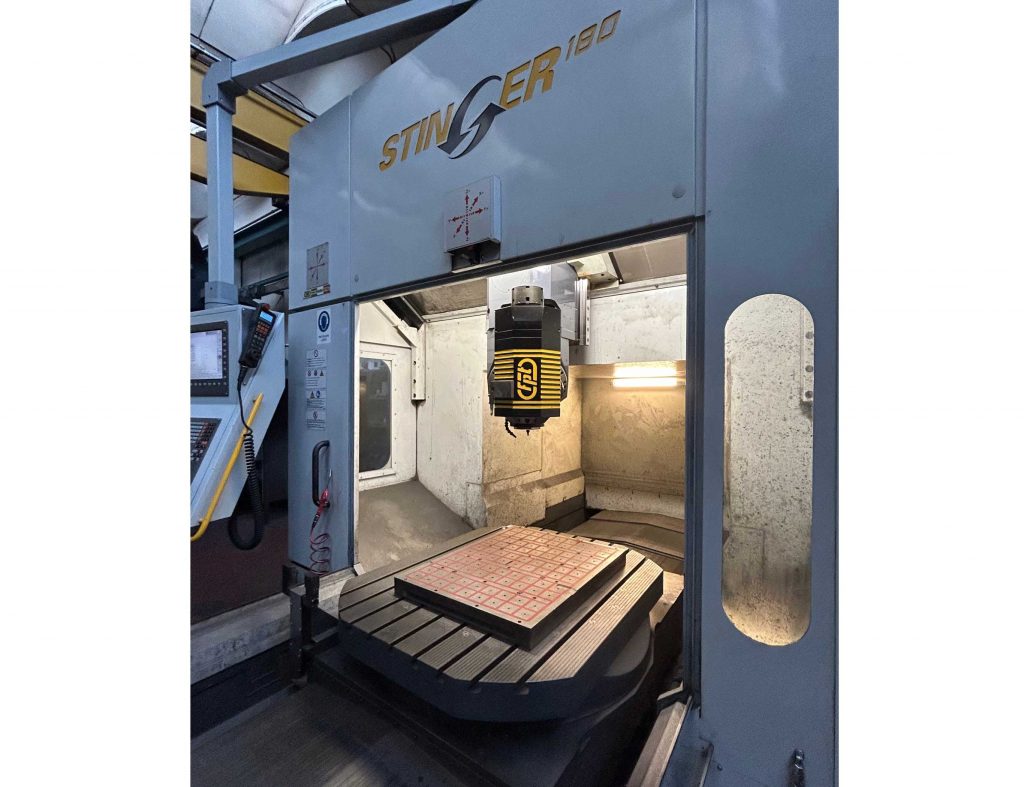

AREA DI LAVORO
Dimensione tavola: mm 1.000 x 1.200
Portata tavola: kg 3.000
Velocità di rotazione tavola: rpm 20
Distanza tra tavola e naso mandrino: mm 205-805
Passaggio massimo orizzontale: mm 1.430
Altezza del piano di lavoro da terra: mm 855
_
ELETTROMANDRINO
Potenza fino a: kW 22
Coppia fino a: Nm 99
Velocità massima di rotazione mandrino: giri/min 18.000
Massima potenza da: g/min 2.150
Attacco utensile: HSK A63
_
CAMBIO UTENSILI
Numero utensili: n. 30
Diametro max utensile con posti adiacenti occupati: mm 90
Lunghezza max utensile: mm 300
Peso max utensile: kg 10
Tempo di cambio utensili: sec 15
_
DIMENSIONI
Altezza massima: mm 4.200
Dimensioni del modulo base: mm 5.650×3.350
Area occupata: mq 22
Peso totale: kg 20.000
_

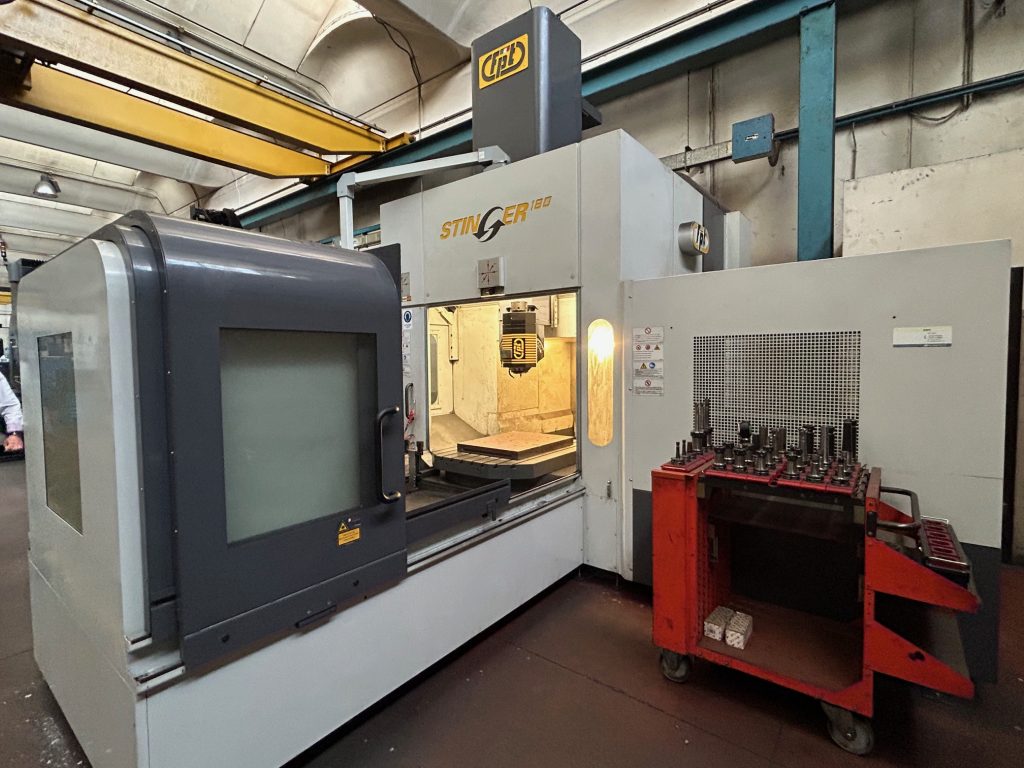

Macchina completa di:

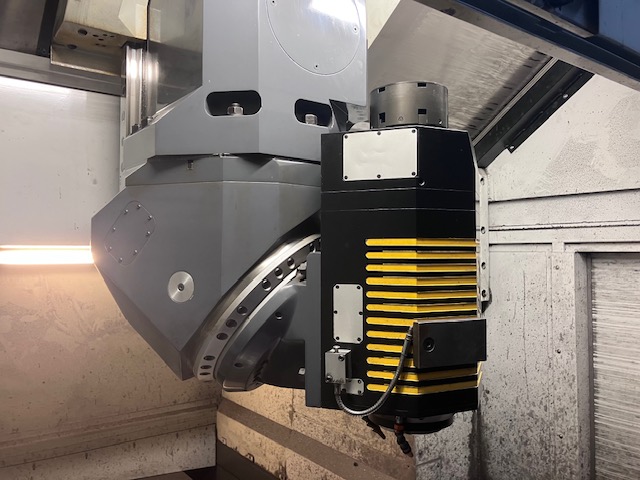

• Testa universale di fresatura a 5 assi Direct Drive con movimentazione continua dei 2 corpi
• Cambio utensili 30 posti
• Evacuatore trucioli lato sx
• Utensileria varia

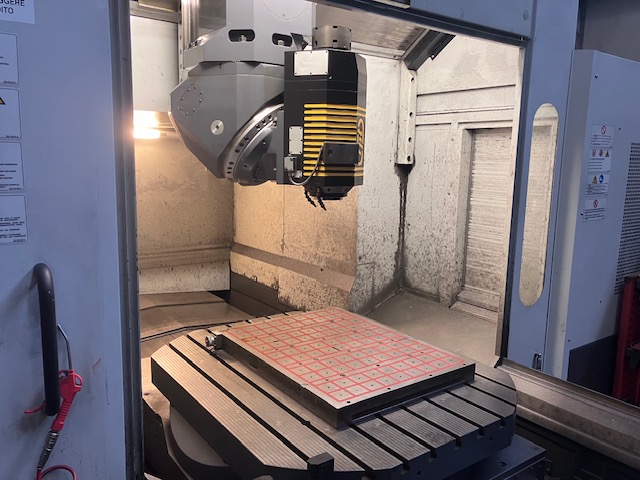

• N. 01 piano magnetico
• Manuali d’istruzione e dichiarazione CE
_
Anno di costruzione: 2015
