SPECIFICHE TECNICHE:

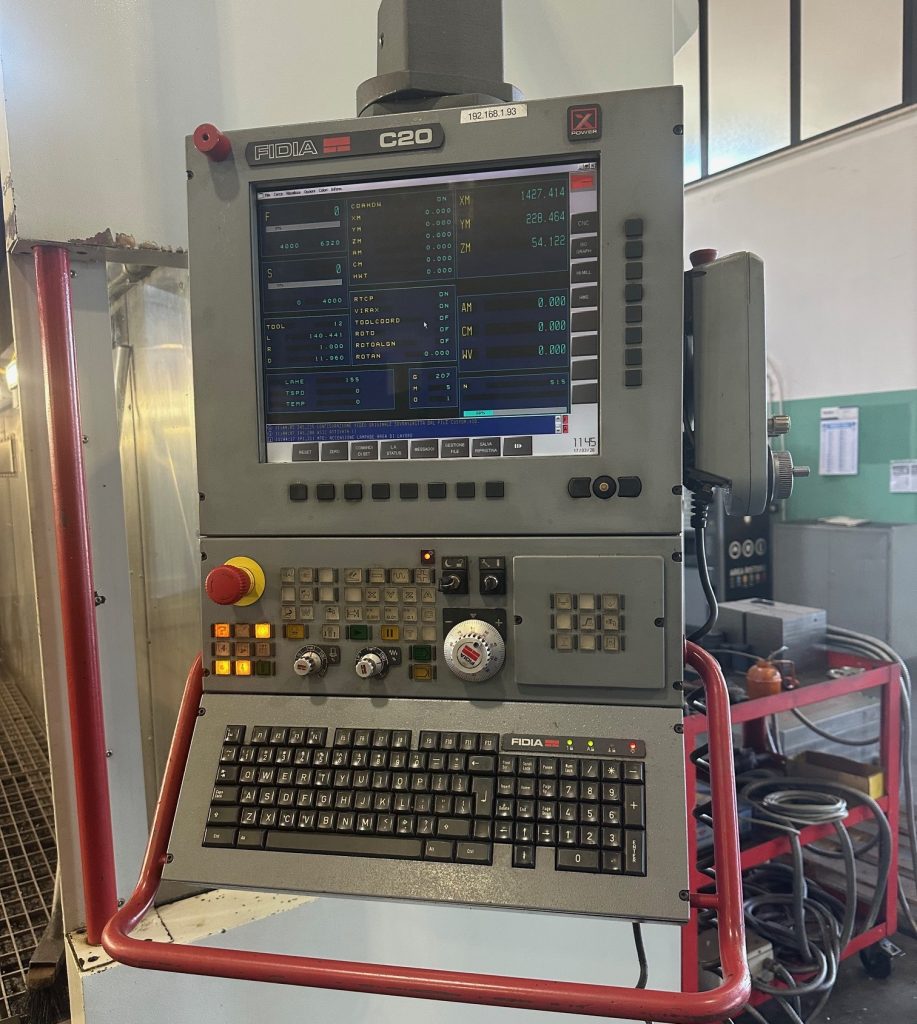

CNC Fidia C20

CAMPO DI LAVORO

Corsa asse X longitudinale: mm 3.150

Corsa asse Y trasversale: mm 1.850

Corsa asse Z verticale: mm 1.000

VELOCITA’ MASSIMA ASSI

Avanzamento assi X, Y: m/min 30

Avanzamento asse Z: m/min 24

TAVOLA PORTAPEZZO

Superficie di staffaggio: mm 3.000 x 1.600

Carico massimo ammesso: kg/m² 5.000

Cave a T:

• Longitudinali  8 H12 + 1 H8
• Larghezza mm 22
• Passo mm 160

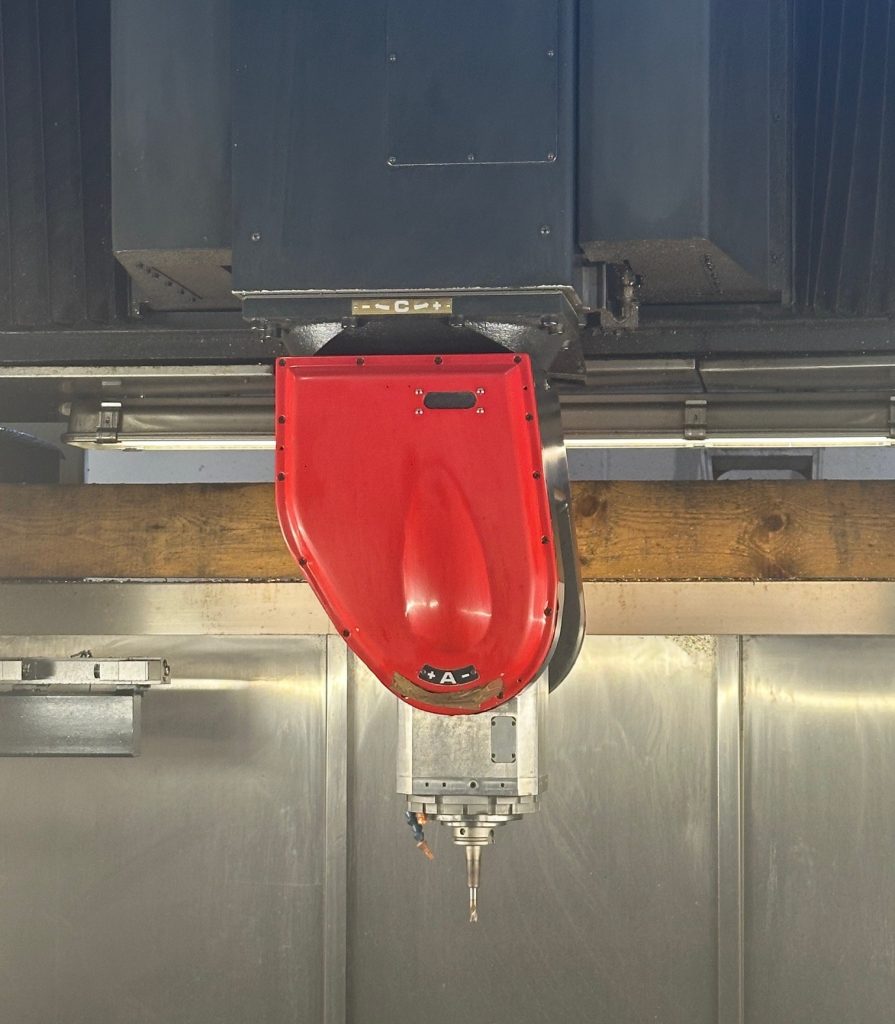

ELETTROMANDRINO:

Potenza massima (S6 60%): kW 55

Regime di rotazione mandrino: giri/min 240 ÷ 24.000

Gamma a potenza costante: giri/min 6.000 ÷ 24.000

Coppia massima: Nm 87,5

Portautensile: HSK – A63

Corsa asse C: ± 200°

Velocità asse C: °/min 2.000

Disassamento dell’asse C rispetto all’asse mandrino: mm 75

Corsa asse A: + 95° / -110°

Velocità asse A: °/min 2.000

Distanza max naso mandrino – piano tavola: mm 1.175

Macchina completa di:

• Magazzino utensili a 24 posti
• Volantino elettronico remotato
• Sistema HMS per la calibrazione della testa
• Attrezzatura varia a corredo della macchina
• Manuale d’uso e manutenzione e dichiarazione di conformità CE

Anno di costruzione: 2008

 Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
