SPECIFICHE TECNICHE:

Anno di costruzione: 2007

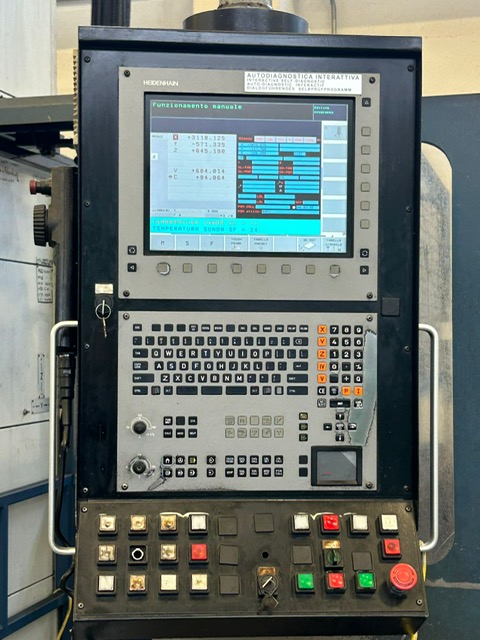

CNC:  Heidenhain TNC 530

CORSE

Longitudinale montante X: mm 6.000

Trasversale slittone Y: mm 1.200

Verticale slittone Z: mm 2.000

Velocità di rapido asse X: m/min 20

Velocità di rapido asse Y, Z: m/min 15

Accelerazione massima: m/s² 3,5

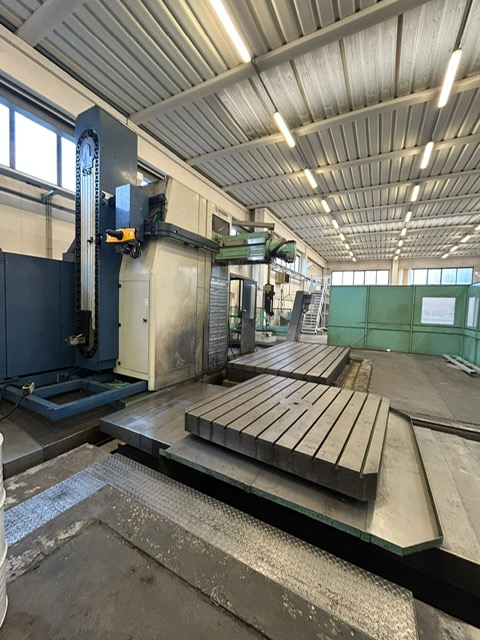

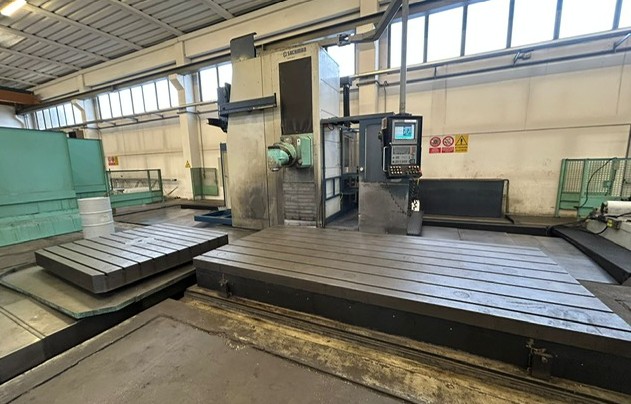

TAVOLA FISSA

Superficie utile: mm 4.000 x 2.000

Portata: T/m² 10

TAVOLA ROTOTRASLANTE

Superficie utile: mm 2.000 x 2.000

Portata: T 20

Corsa trasversale: mm 1.500

TESTA AUTOMATICA UNIVERSALE BIROTATIVA BICENTESIMALE KOSMO 3

Cono di attacco mandrino: ISO 50

Velocità massima di rotazione: giri/min 5.000

Coppia max trasmissibile dalla testa: Nm 850

Posizioni sul piano posteriore: N° 18.000 (indexaggio 0,02°)

Posizioni sul piano anteriore: N° 18.000 (indexaggio 0,02°)

Precisione di posizionamento: ± 0,002 °

Lubrificazione: A circolazione d’olio

Macchina completa di:

• Refrigerante ad alta pressione attraverso il mandrino (40 bar) con vasca e sistema di filtraggio a carta
• Piano tipo stolle mm 4.000 x 2.000 a lato tavola girevole
• Tavola rototraslante in continuo mm 2.000 x 2.000 con corsa trasversale di mm 1.500
• Volantino remotato HR 410
• Evacuatore trucioli a nastro con serbatoio e pompa per il liquido refrigerante
• Magazzino utensili MAT60 a 60 posti (cambio in orizzontale e verticale)
• Manuali d’istruzione e dichiarazione CE

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
