CARATTERISTICHE TECNICHE

CNC: Heidenain 620

ZONA LAVORO:
Longitudinale X: mm 630
Trasversale Y: mm 530
Verticale Z: mm 465

MANDRINO:
Cono attacco utensile: HSK 63
Velocità: giri/min 20.000
Potenza: kW 28
Coppia: Nm 100

MAGAZZINO UTENSILI:
Magazzino utensili: 32 posti
Diametro massimo utensili/con posizioni adiacenti libere: mm 76 / 130
Peso massimo utensile: kg 7
Lunghezza massima utensile: mm 300

TAVOLA ROTANTE CN CON ASSE BRANDEGGIABILE CN:
Diametro tavola: mm 650
Carico ammesso: kg 500
Asse B: -5° (-90°) /+110°

DIMENSIONI E PESI:
Peso: kg 8.000
Dimensioni: mm2.735×2.420×2.820h

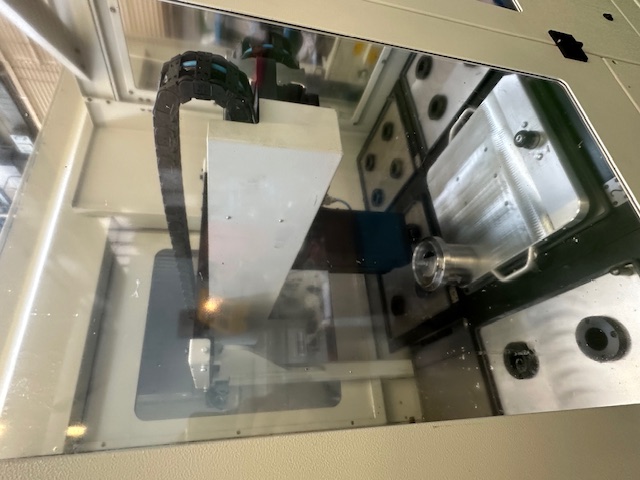

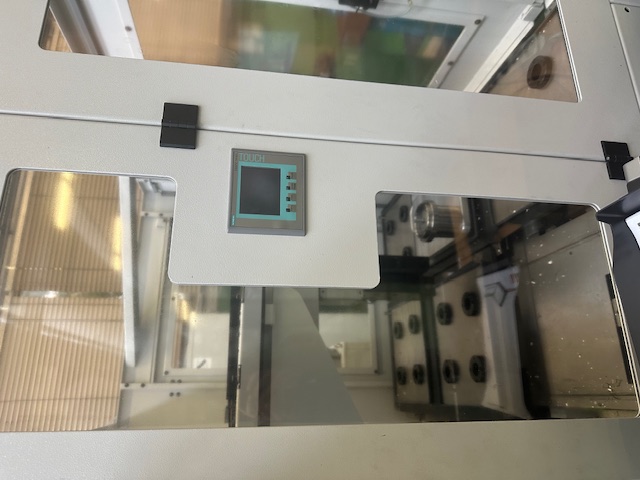

SISTEMA DI CAMBIO PALLET 5 PALLET:

-Telaio di base come rigida elettrosaldata
-Carter di sicurezza con tutti gli elementi di sicurezza nell’isola
-5 porta pallet
-Sistema di movimentazione per il carico e lo scarico dei pallet
-Pneumatica, impianto elettrico e di controllo dell’isola

Stoccaggio di 5 pallet di dimensioni 400 x 400, fissaggio dei pallet sui portapallet, peso totale tra pallet e pezzo kg 100.

Macchina completa di:
•Righe ottiche in X/Y/Z
•Convogliatore trucioli
•Refrigerante ad alta pressione 70bar TW, vasca esterna con filtro a carta
•TNC opzione software “interpolazione a 5 assi in continuo e lavorazione 3D”
•Tastatore pezzi per centri di lavoro, sistema Blum TC 52
•Tastatore ad infrarossi SENZA CAVI per la tastatura meccanica degli utensili
•Manuali d’istruzione e dichiarazione CE

Anno: 2018

Le immagini e le specifiche tecniche sono fornite al solo scopo illustrativo e non costituiscono elemento contrattuale.
